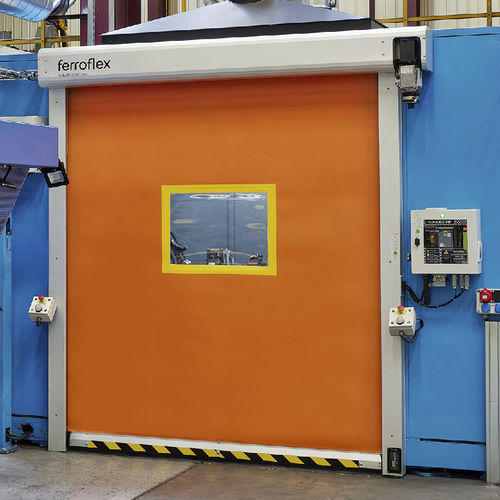

ロ－ルアップ式ドア PLE 1

スチール製アルマイト処理されたアルミ製屋内用

製品概要
この高速ロールアップドアは、自動化生産ラインや機械囲いへの設置を目的に設計されています。開閉の高速化によりサイクル時間を短縮し、作業者の安全バリアとして機能します。PLe（EN ISO 13849-1）およびSIL3（EN 62061）に対応する設計で、ライン制御システムへの完全な統合をサポートします。

主な特徴

• 開閉の高速化 — 寸法により最大約2.5 m/sまで調整可能
• 生産ラインや危険機械の囲いへの設置向けに設計
• 作業者の保護用のバリア機能
• PLe / SIL3 の機能安全レベルに対応
• 溶接スパッタ、切断（板材取り扱い）、衝撃、高温に耐えるカーテン生地を用意
• 構造：外側陽極酸化アルミ、内側鋼材の複合構造
• 開口全高にわたる連続ガイドシステム

用途

• 自動化生産ライン内や機械囲いの屋内設置
• サイクル時間短縮と作業者保護が必要な箇所（プレス、ロボットセル、板材取扱いなど）

オプション / バリエーション

• 溶接／切断／高温環境向け2 mm厚の特殊生地
• 認証済み追加センサや安全機器の取り付け対応

色

• RAL 5000
• RAL 7037
• RAL 2004

覗き窓 / ビジョンパネル

• 透明ビジョンパネル
• UVフィルタ付きビジョンパネル

統合と制御
制御盤はアナログおよびデジタル信号によるPLC接続をサポートし、ドア状態の監視・制御が可能です。標準でカテゴリ4磁気センサを装備しており、他社認証センサの取り付けにも対応します。

ドキュメント & ダウンロード
モデル別のデータシートや技術カタログ（製品シート、配線図、安全ドキュメント）をダウンロード可能です。

技術仕様

• 最大寸法：4000 x 4000 mm
• 用途：生産ライン内または機械囲いの屋内使用
• 構造：外側陽極酸化アルミ、内側鋼材の複合構造
• 開閉速度：寸法により最大約2.5 m/s（調整可）
• 生地：溶接スパッタ、切断、衝撃、高温に耐えるタイプ；オプションで2 mm生地（溶接/切断/高温）
• ガイド：開口全高にわたる連続ガイド
• 安全規格：PLe（EN ISO 13849-1）およびSIL3（EN 62061）を想定した設計；標準装備でカテゴリ4磁気センサ
