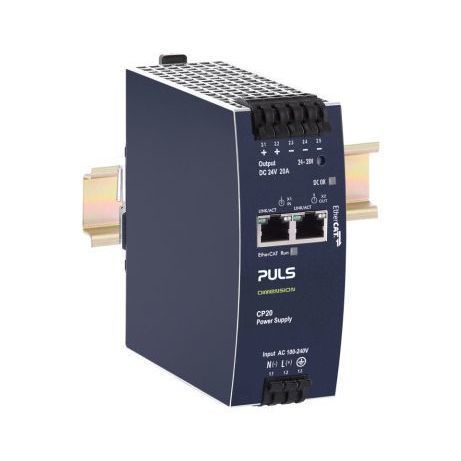

DINレール電源 CP20.241-ETC

AC/DC単一出力単相

製品概要
PULS CP20.241-ETC は、EtherCAT インターフェースを内蔵したコンパクトな単相 DIN レール電源で、24 V DC 出力 480 W を産業用制御・自動化用途に提供します。

主な機能

• 広範囲入力: AC 100–240 V（DC 110–300 V 互換）
• コンパクト幅: 48 mm
• 内部および外部パラメータへ直接アクセス可能な EtherCAT 内蔵
• 高効率: typ. 95.5 %
• 20 % の出力予備電力（PowerBoost）
• Easy Fuse Breaking: 公称電流の3倍を12 ms 供給
• 安全な HiccupPLUS 過負荷モード
• -25 °C ～ +60 °C でフルパワー（+60 °C 超でデレーティング）
• 並列運転用の電流共有機能
• 保証 3 年（36ヶ月）

入力データ
AC 入力電圧: 100–240 V AC (-15 %/+10 %)
DC 入力電圧: 110–300 V DC (±20 %)
高調波補正: アクティブ
力率: 0.98
突入電流抑制: アクティブ（突入電流: 10 A / 4.5 A）
外部入力ヒューズ推奨: B‑10 A / C‑10 A

出力データ
定格電圧: 24 V DC
調整範囲: 24–28 V
出力電流: 20 A @ 24 V / 17.1 A @ 28 V
出力電力: 480 W
パワーリザーブ: 20 % PowerBoost
デレーティング: +60 °C を超えると 12.5 W/°C

概要
寸法（W×H×D）: 48 × 124 × 127 mm
重量（本体、梱包除く）: 835 g
取付方法: DIN レール
動作温度範囲: -25 °C ～ +70 °C
接続: スプリングクランプ端子
効率（typ.）: 95.5 %
電力損失（typ.）: 23.0 W
MTBF (SN 29500 @ 40 °C): 356,000 h

注文/技術仕様

• 型番: CP20.241-ETC
• メーカー: PULS
• 定格出力: 480 W
• 定格出力電圧: 24 V DC
• 定格出力電流: 20 A
• 相数: 1
• 寸法: 48 × 124 × 127 mm
• 重量: 835 g
• 取付: DIN レール
• 接続: スプリングクランプ
• 動作温度: -25 °C ～ +70 °C
• 効率（typ.）: 95.5 %
• 損失（typ.）: 23.0 W
• MTBF: 356,000 h (SN 29500 @ 40 °C)
• UPC: 875404004547
• 保証: 36 ヶ月
• 原産国: チェコ共和国
• HS コード: 85044083
