モルタルポンプ S 5 EV-EVTM

製品概要

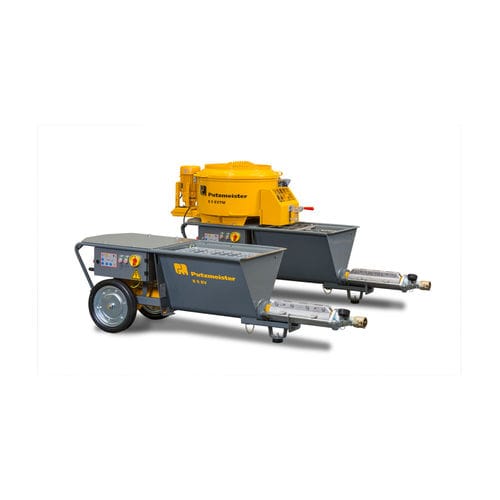

S 5 EV 左官機はモジュラー式の電動プラスターポンプで、標準のEVとパンミキサー搭載のEVTMの2構成で提供されます。パンミキサーは袋入り材料を受け入れて現場で混合でき、プレミックス材や袋材の連続処理に対応します。

用途 / 適用材料

• セメント懸濁液
• 下地用および断熱用プラスター
• 粗仕上げおよびテクスチャプラスター
• こて塗り用プラスター、スタッコ
• 接着・結合用モルタル
• 石積み用、耐火性および注入用モルタル
• 充填・アンカー用モルタルおよびグラウト
• 分散系プラスター、繊維入りモルタル、ガラス繊維強化コンクリート

主な特長

• EVおよびEVTMのモジュラー設計
• ポンプ部品の迅速交換が可能な差込式プロペラシャフト（カードンシャフト）
• 保守のために開閉できる安全スイッチ付保護グリル
• 混練羽根の最適配置
• 大型供給ホッパー（標準80 L、EVTMは100 L）
• 素早い材料処理に対応するミキサー（80 L）
• 2L88 スクリューポンプ、標準は電動 5.5 kW 駆動

技術仕様

• 供給ホッパー: 80 L
• 吐出量: 7-44 L/min
• 水平到達距離: 80 m
• 垂直到達距離: 60 m
• 吐出圧力: 25 bar
• ポンプ: 2L88 (スクリューポンプ)
• 駆動: 電動
• モーター出力: 標準 5.5 kW
• 動作電圧・周波数: 208 / 230 V / 60 Hz
• 重量: 標準 190 kg
• 外形寸法 (L x W x H): 2426 x 724 x 813 mm (標準)
• 投入高さ: EV: 650 mm / EVTM: 1150 mm
• 最大骨材寸法: 6 mm
• 吐出口径: M 50

構成 - S 5 EVTM

• 供給ホッパー: 100 L
• モーター出力: 2.2 kW (EVTM)
• 重量: 400 kg
• 外形寸法 (L x W x H): 2505 x 680 x 1150 mm
• 投入高さ: 1150 mm

型式 / 仕様

• 型式: S 5 EV-EVTM
• 供給ホッパー: 80 L (標準)、100 L (EVTM)
• 吐出量: 7-44 L/min
• 水平到達距離: 80 m
• 垂直到達距離: 60 m
• 吐出圧力: 25 bar
• ポンプ型式: 2L88 (スクリューポンプ)
• 動作電圧 / 周波数: 208 / 230 V / 60 Hz
• 最大骨材寸法: 6 mm
• 吐出口径: M 50
