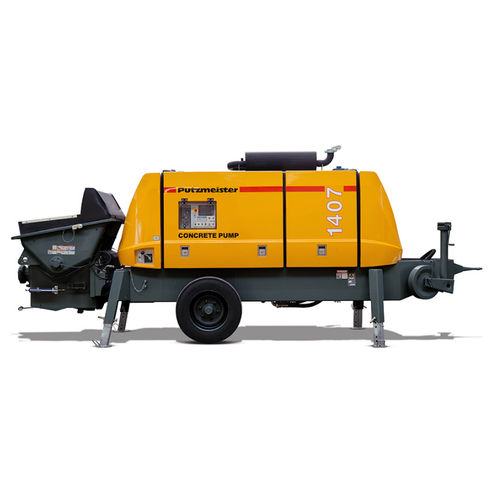

据え置き型コンクリート ポンプ BSA 1407 D

屋外用工事現場用ディーゼル

概要
Putzmeister BSA 1407 D は中規模建設現場向けに設計された定置式コンクリートポンプです。コンパクトで軽量、地上高が高く現場での搬送が容易です。オープン油圧システムを採用し、115 kW（154 PS）のディーゼルエンジンで駆動します。最大吐出量は最大71 m³/h、最大圧力は最大106 bar。垂直到達100 m、水平到達300 mです。

基本情報

• 吐出量（ロッド側）: 71 m³/h (92.86 yd³/hr)
• 吐出量（ピストン側）: 47 m³/h (61.47 yd³/hr)
• 吐出圧力（ロッド側）: 71 bar (1029.7 psi)
• 吐出圧力（ピストン側）: 106 bar (1537.4 psi)
• ストローク数（ロッド側）: 27 回/分
• ストローク数（ピストン側）: 18 回/分
• エンジン出力: 115 kW (154 PS ディーゼル)
• 材質シリンダー直径 / ストローク長: 200 / 1400 mm (7.87" / 55.12")
• 出口径: 125 mm (4.92")
• 寸法（L x W x H）: 5750 x 2021 x 2371 mm (226.38 x 79.57 x 93.35")
• 重量: 4300 kg (9479.88 lbs)
• トレーラータイプ: F8

主な特長

• オペレーターディスプレイによる稼働状況のリアルタイム監視
• 故障発生時でも運転可能な信頼性の高い故障管理
• 清掃・点検のための部品への容易なアクセス
• 部品点数の削減により保守コストを低減
• 要求の厳しいミキサーにも対応する連続供給を可能にするトランスファーチューブ
• 機能に応じて閉回路のフリーフロー油圧による高効率な動力伝達
• 最適化された吐出プロセスにより低騒音を実現
• 非常停止スイッチですべての作業を停止可能

技術仕様

• モデル: BSA 1407 D（欧州/米国向け相当モデル: BSA 1407 D5）
• 用途: 中規模建設現場向け定置式コンクリートポンプ
• 油圧方式: オープン油圧システム（一部機能では閉回路フリーフロー油圧を使用）
• エンジン: ディーゼル、115 kW (154 PS)
• 最大能力: 最大 71 m³/h
• 垂直到達: 100 m
• 水平到達: 300 m
• 最大圧力: 最大 106 bar
• 吐出量（ロッド側/ピストン側）: 71 / 47 m³/h
• 吐出圧力: 71 bar / 106 bar (1029.7 psi / 1537.4 psi)
• ストローク数: 27 / 18 回/分（ロッド/ピストン）
• シリンダー直径 / ストローク長: 200 / 1400 mm (7.87" / 55.12")
• 出口径: 125 mm (4.92")
• 寸法（L x W x H）: 5750 x 2021 x 2371 mm
• 重量: 4300 kg
• トレーラータイプ: F8
• 設計ノート: コンパクトで軽量、地上高が高く現場での取り扱いに適する
