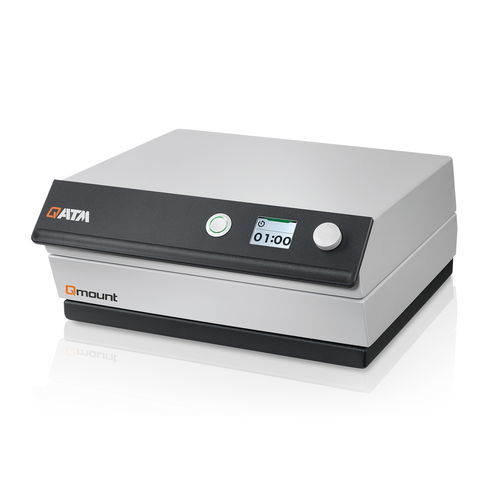

冷間マウンティングプレス Qmount

金属組織見本用真空実験用

導入
Qmountは、材料解析用試料をUV光硬化で包埋するための実験室用装置です。試料はUV透過型の金型に入れられ、UV硬化樹脂を充填してLEDアレイで照射し、研削・研磨・検査に適した透明な埋め込み標本を作製します。

製品の特長

• 高速UV硬化：標準試料は60秒で硬化
• LED発光ピーク365 nmにより標的ポリマー化を実現
• 200 × 260 mmの作業プレートでコンパクト設計
• カラーディスプレイとロータリーノブによる簡単操作
• 外部吸引ユニット接続可能（オプション）

短時間硬化（60秒）
耐久性のあるLEDボードが狭い波長帯（発光最大365 nm）でUVを照射し、標準試料を約60秒で再現性よく硬化させ、処理時間を短縮します。

温度制御と換気
内蔵換気により重合温度を約70～90 °Cに保ちます。筐体は粉体塗装のアルミニウム製で、実験室での頻繁な使用を想定した設計です。フードはクッション付きヒンジで静かに閉じます。

サンプル収容能力
傷つきにくいガラスプレート（200 × 260 mm）を備え、直径40 mmの試料を最大12個同時に硬化できます。内部構造がシンプルなため、清掃や日常点検が容易です。

操作
プロセスパラメータはカラーディスプレイで表示され、ロータリーノブで調整できます。QATMのスタート／ストップボタンで処理を開始・一時停止・終了し、終了時には音で通知されます。

用途
短いサイクルタイムにより、金属、複合材料、電子部品、PCBなどや、熱影響を受けやすい敏感な材料や多孔質材料の透明埋め込みを経済的に生産できます。

安全性とアクセサリ
外部吸引ユニット接続口を標準装備し、蒸気や臭気を除去できます。活性炭フィルター付QATM吸引装置はアクセサリとして用意されています。

主要コンポーネント

• 1. 本体：粉体塗装アルミ筐体、換気内蔵
• 2. ワークプレート：傷付きにくいガラスプレート 200 × 260 mm（最大12 × Ø40 mm）
• 3. UV LEDシステム：発光最大365 nm、短時間硬化に対応
• 4. フード：クッション付きヒンジの開閉式フード

技術仕様

• 最大試料支持面積：200 × 260 mm
• 最大試料高さ：40 mm
• 波長（LED発光最大）：365 nm
• 硬化時間（調整可能）：0–100 分
• 重合温度（用途により）：約70–90 °C
• 接続電圧：100–240 V 50/60 Hz (1Ph/N/PE)
• 外形寸法 (W×H×D)：377 × 172 × 436 mm
• 重量（装備により）：約14.5 kg
