ビデオマクロスコープ Qeye 800

導入

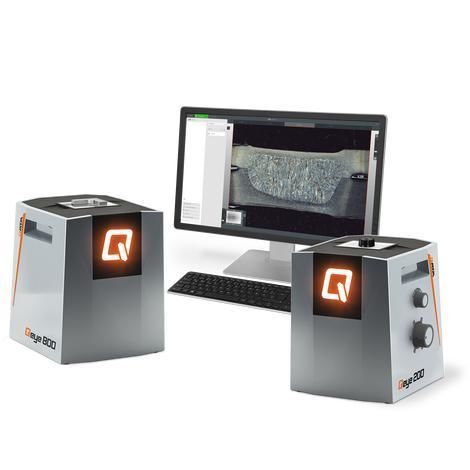

Qeye 200およびQeye 800は、溶接、はんだ接合部、部品のマクロ断面の高解像度撮像と精密測定を実現する逆マクロスコープ型の光学解析システムです。Qeye 200は要求の高いレーザー溶接解析（研究開発、電子、車載）に最適化され、Qeye 800は量産や材料試験での再現性ある評価に適しています。両機はIntelligent Area Illumination（IAI）とQpix Control2ソフトウェアを搭載し、DIN EN ISO 5817等の規格に準拠した報告をサポートします。

製品動画
Qeye 800の紹介動画が利用可能です。システム概要、IAIモード、基本操作を示します（製品デモ）。

マクロ断面解析向けのコンパクト精密設計

• マクロ断面における溶接形状の撮像と測定
• 自動車・電子分野のレーザー溶接検査
• 精密工学におけるはんだ接合や繊細なアセンブリの評価
• 生産環境でのインライン／オフライン工程監視
• 接合プロセス開発のための研究開発支援

Qeye 200 / Qeye 800 主な光学特長

• 12メガピクセルカメラ（4K Ultra HD）
• ズーム段階：0.63x – 1x – 1.6x – 2.5x – 4x
• 視野プリセット：約23.7 x 17.8 mm～3.7 x 2.8 mm
• 自動輝度制御内蔵および手動微調整
• 5段プリセットのハンドホイールで精密な拡大調整

適用分野

• 規格準拠のマクロ溶接検査と記録
• レーザー溶接の品質管理（自動車、電子機器）
• 表面欠陥検査および基板・部品の評価
• 試験室での材料試験：浸透、溶接形状、欠陥解析
• 生産品質保証、工程監視、接合技術の研究開発

革新的な操作性 — 主な利点

• IAI（Intelligent Area Illumination）：4つの切替/調光可能プロファイルを持つLED解析領域照明で反射を低減
• プログラム可能な静電式タッチボタン（手袋使用可）によりズーム、照明、解析開始などへ素早くアクセス
• 5つの機能を登録可能なカスタマイズタッチパネルで作業フローを最適化
• 工業用途に耐える設計でガラスサンプルキャリアの簡易交換、耐塵構造
• Qpix Control2による光学解析と硬さ試験の統合で統一レポートとライブ画像/3D Smartviewを提供

測定・報告機能

• 各種測定ツール：長さ、角度、円、ポリゴンによる面積·周長算出
• テンプレートモード：基準画像と定義済み検査要素で繰返し検査を実現
• スナッピング測定線および連携測定で複雑なジオメトリにも対応
• 規格準拠の試験報告（例：DIN EN ISO 5817）を評価グループ付きで出力

付属品・ツール（抜粋）

• ガラスサンプルキャリア 95 x 75 x 2 mm（アルミノケイ酸ガラス）— セットあり
• Qeye Cover（遮光フード）で迷光および反射を除去（標準装備）
• オブジェクトマイクロメーター 50 mm、分解能 0.1 mm — 校正証明書オプション
• クリーニング用品：マイクロファイバークロス、特殊ガラスクリーナーを推奨

技術仕様

• 視野：23.7 x 17.8 mm – 3.7 x 2.8 mm（0.933 x 0.7" – 0.146 x 0.11"）
• ズームレベル：0.63x – 1x – 1.6x – 2.5x – 4x
• カメラ：4K Ultra HD、12メガピクセル、USB 3.0
• 照明：IAI LEDユニット（Intelligent Area Illumination）
• ソフトウェア：Qpix Control2
• 動作環境：外部PC（Windows 11 64-bit）
• ガラスサンプルキャリア寸法（L x W x H）：95 x 75 x 2 mm
• 最大試料重量：5 kg
• インターフェース：1 x USB 3.0
• 電源：100–240 V ~1/N/PE、50–60 Hz
• 消費電力：アイドル約35 W | 動作時約60 W | 最大約100 W
• 外形寸法（L x W x H）：220 x 220 x 260/365* mm（*Qeye Cover含む）
• 設置面積：300 x 300 mm
• 重量：16 kg
• 周囲温度：18–28 °C
• 最大湿度：70% 結露しないこと
