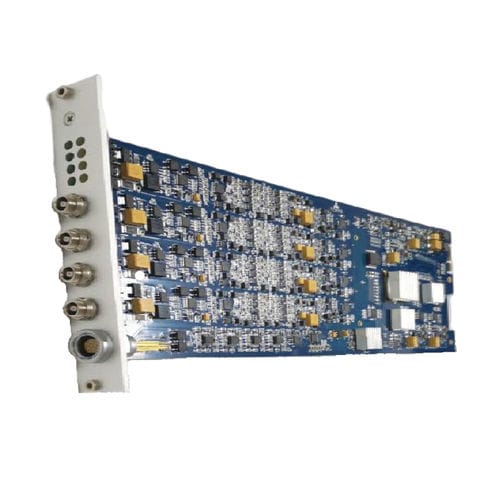

アコースティックエミッション取得カード

PCI ExpressPCIFPGA

標準4チャンネルAEボードとE Xパラメータ4チャンネルAEボードの2種類があります。どちらのAEボードもSEAU3Hシャーシと互換性があります。 特徴 DAQモジュール、ボードあたり4チャンネル、独立16ビットADC、チャンネルあたり最大サンプルレート10M/s、1Gb独立キャッシュストレージ。 AE収集・処理ボード 標準4チャンネルAEボードとEXパラメータ4チャンネルAEボードの2種類のAE収集・処理ボードを製造しています。どちらのAEボードもSEAU3Hシャーシと互換性があります。また、様々なご要望にお応えするために、AEボードの組み合わせを選択することができます。 標準4チャンネルAEボード 標準的なAEボードは、ボードごとに4チャンネルの設計を採用し、各チャンネルは10M/sの最大サンプリングレート、16ビット独立ADC、高速信号処理、1GB独立キャッシュボードを持っており、データが失われないことを保証するために、ユニークなハードウェアリアルタイムデジタルフィルタは、任意に信号帯域幅を制御することができます。 EXパラメータ4チャンネルAEボード EX-Parameter AEボードは、標準AEボードに外部入力用の入力ポートを追加したものです。4つのAE入力ポートの下にある外部ポートのインターフェースは、16ピンLEMOメスコネクタで、外部±10Vアナログ信号を取り込むことができます。 外部センサー入力が必要な場合は、EX-Parameter AEボードを使用する必要があります。定義された時間ごとに、システムは外部パラメータポートから外部センサを読み取り、その結果をAE機能パラメータとともにソフトウェアに表示します。
