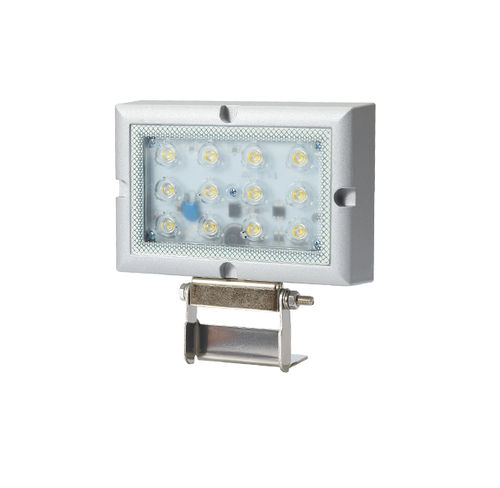

LED投光器 QMHL-150-K

防水・防塵性能耐油性防塵

製品概要

• 切削液がある機械加工環境や筐体用途向けに設計された防水・防塵・耐油のLED作業灯
• IP67のシーリング構造を備え、高圧高温洗浄（IP69K）にも対応
• 機械加工の切りくずによる損傷を防ぐ平面強化ガラスと接着構造
• 作業条件に応じて高輝度のQMHL型と防眩のQML型を選択可能
• 直付け、傾斜取付、パン/チルト取付などの各種ブラケット、配線終端型やM12コネクタ型、耐油ケーブルのカスタム対応あり

光学仕様
型番：QMHL-150-K
配光：トランスルーセント
光色：クールデイライト（昼光色）
色温度：6,000–7,000 K
全光束：900 lm
照度（1 m）：1,100 Lux


電気・機械仕様
型番：QMHL-150-K
定格電圧：DC24 V（動作範囲 DC21.5 V–26.5 V）
消費電力：15 W
絶縁抵抗：最小100 MΩ（500 V DC測定）
耐電圧：DC 500 VAC、60 Hz、1分間
使用温度範囲：-30 °C～+60 °C
保護等級：IP67 / IP69K
材質：ハウジング – アルミニウム；レンズ – 強化ガラス；ブラケット – K型：STS430 / MF型：アルミニウム
寸法：155（W）×156（L）×51（H）mm
質量（約）：0.99 kg
認証：CE（ULはQMLシリーズのみ適用）


用途と取付

• 切削液や切りくずにさらされる機械工具や筐体への設置
• 高圧洗浄が必要な環境
• 位置決めを容易にする取付オプション：直付け、傾斜取付、パン/チルト取付
• 組立検査や加工作業の照明要件に応じてQMHL/QMLを選択可能

発注・カスタマイズ

• コネクタ仕様：配線終端またはM12コネクタ（M12を配線端に取り付けての出荷可能）
• 耐油ケーブルや特注ブラケットの対応が可能
• ブラケット、コネクタ、ケーブルの仕様を営業にご連絡ください。仕様に合わせた構成でご提案します
