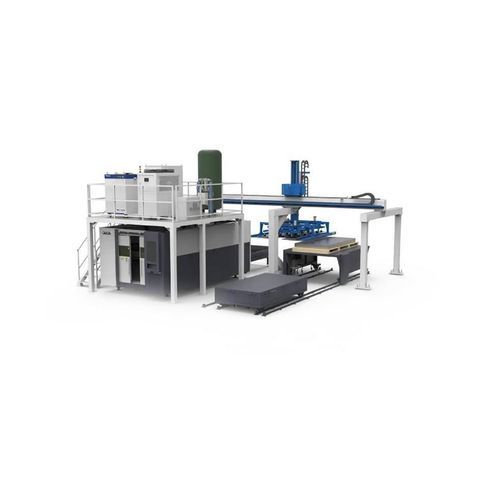

引き上げ設備用積み込み / 積み下ろしシステム ATR series

パレット用取扱設備用板金用

製品概要
ATR Series One-Drag-One システムは、複合ツールを使用して原材料を固定パレットに咥え込み、完成した製品を電動トロリーでパレットに戻す方式の自動積載・搬送システムです。1サイクルあたり最大3トンまで処理可能です。

主な特徴

• 超高速
• 高精度
• 高品質
• 高い安全性
• インテリジェント化（自動化・統合制御）

パラメータ（モデル別）
モデル | 構造タイプ | 荷重の搬送と搬送下ろし | 最大シートサイズ | 最小シートサイズ | 板金の厚さ
ATR30 | 直列/並列 | 200kg / 400kg | 3000mm × 1500mm | 1000mm × 1000mm | 0.8mm～12mm
ATR40 | 直列/並列 | 400kg / 600kg | 4000mm × 2000mm | 1000mm × 1000mm | 0.8mm～12mm
ATR60 | 直列/並列 | 1000kg / 2000kg | 6000mm × 2500mm | 1250mm × 1250mm | 0.8mm～16mm

製品説明補足
・レイアウト: シリーズ／パラレルの配置に対応
・適用用途: 板金の自動保管・搬送、レーザー加工機向けのロード／アンロードシステムの統合に適する

caractéristiques / spécifications techniques

• シリーズ名: ATR series
• 最大処理重量（機種により）: 200kg ～ 2000kg（モデル別の積載組合せに依存）
• 構造形式: ガントリー（直列）/ 並列（パラレル）
• レイアウト/パレット形式: シリーズ構成またはパラレル構成
• 最大シート寸法（機種別）: ATR30=3000×1500mm、ATR40=4000×2000mm、ATR60=6000×2500mm
• 最小シート寸法（機種別）: ATR30/ATR40=1000×1000mm、ATR60=1250×1250mm
• 板厚対応範囲: ATR30/ATR40=0.8mm～12mm、ATR60=0.8mm～16mm
• 主なメリット: 高速化、高精度、高信頼性、安全性、インテリジェント制御の実装
• 内部参照ID（ページ上）: 302834072
