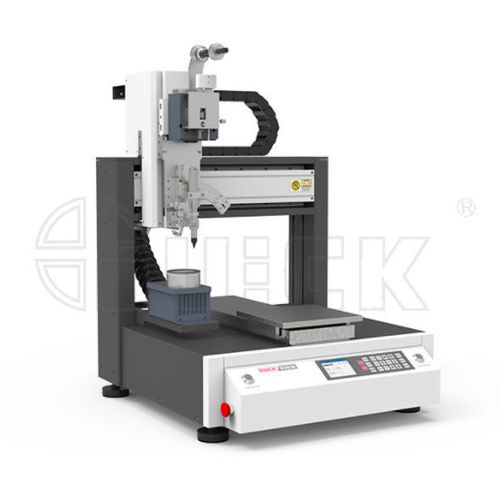

高周波はんだ付け機 8E series 9383E
自動卓上コンパクト

お気に入りに追加する

商品比較に追加する

特徴

製品概要

卓上はんだ付け機（精密はんだ付け・リワーク用）。対応モデル：ET9383E、ET9483E、ET9384E、ET9484E、ET9584EYA、ET9393F、ET9493F、ET9394F、ET9494F、ET9594FYA。

主な仕様

モーター制御軸数：3軸（ET9383E、ET9483E、ET9393F、ET9493F）または4軸（ET9384E、ET9484E、ET9584EYA、ET9394F、ET9494F、ET9594FYA）。
本体全体電力：500 W（3軸）/ 600 W（4軸）。
温度コントローラ電力：200 W（全モデル）。
可動範囲（X/Y/Z）：モデルにより300×300×100 mm〜500×400×100 mm。
R（回転）：一部モデルはR無し、4軸モデルは±180°。
Z軸許容荷重：5 kg。プラットフォーム容量：8 kg。

型式と寸法

ET9383E / ET9393F — 3軸 — 可動範囲 300×300×100 mm — R: × — 外形寸法（E）：630×607×730 mm；代替（F）：645×571×736 mm — 重量：40 kg（E）/ 60 kg（F）。
ET9483E / ET9493F — 3軸 — 可動範囲 400×400×100 mm — R: × — 外形寸法（E）：733×710×742 mm；代替（F）：695×690×700 mm — 重量：45 kg（E）/ 70 kg（F）。
ET9384E / ET9394F — 4軸 — 可動範囲 300×300×100 mm — R: ±180° — 外形寸法（E）：633×618×852 mm；代替（F）：645×579×899 mm — 重量：55 kg（E）/ 80 kg（F）。
ET9484E / ET9494F — 4軸 — 可動範囲 400×400×100 mm — R: ±180° — 外形寸法（E）：732×723×852 mm；代替（F）：745×679×899 mm — 重量：65 kg（E）/ 90 kg（F）。
ET9584EYA / ET9594FYA — 4軸 — 可動範囲 500×400×100 mm — R: ±180° — 外形寸法（E）：833×723×852 mm；代替（F）：845×679×899 mm — 重量：65 kg（E）/ 90 kg（F）。
