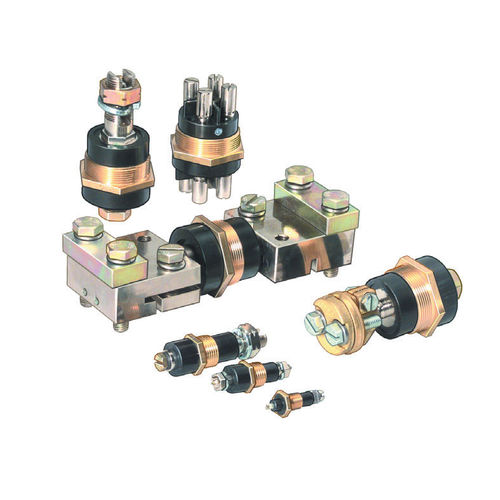

エポキシ樹脂製ブッシュ 8171/20-ZL-C147

接合フィードスルー端子ねじ式

防爆仕様のエンクロージャーでの電源供給 エンクロージャ壁面から絶縁された防爆構造 バージョンスロットクランプ、Uクランプ、はんだ接続 最大電圧最大電圧1000 V、最大電流630 A630 A 機能説明 導体ブッシングは、「防炎」タイプの保護が施されたエンクロージャに電源を供給することができます。導体ブッシングは、エンクロージャの壁面に挿入され、防爆および絶縁されています。貫通ピンはねじリングの中心に配置され、部品は高級な耐漏電絶縁材料（エポキシ樹脂）を使用して分離不可能なユニットを形成するように結合されます。IEC/EN 60079-7に準拠した沿面距離とクリアランスが、Ex eエンクロージャ内に突出する接続端子ポイントに適用されます。導体ブッシングは緩まないように固定してください。 爆発保護 適用範囲（ゾーン） - 1, 2 ATEXガス認証 - PTB 00 ATEX 1066 U IECEXガス証明書 - IECEx PTB 06.0080U 防爆バージョン - はい IECEx ガス防爆 - Ex de IIC Gb ATEX ガス防爆 - II 2 G Ex de IIC Gb 証明書 - ATEX (PTB), 中国 (CQST), IECEx (PTB) 機械的データ フラット幅 - WAF14 貫通ボルト材質 - 銅 成形材料 - エポキシ樹脂 接続端子 - はんだ付け 例 e 接続端子 - チーズネジ 接続断面積 - 2.50 mm²（mm ボルト数 - 1 ネジサイズ - M10 ネジピッチ - 1 重量 - 116 g 重量 - 0.26 ポンド
