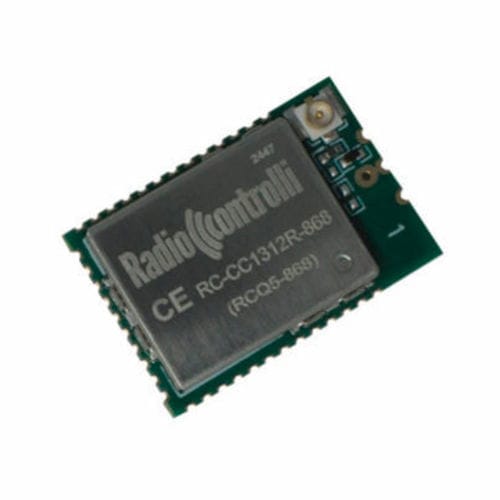

通信モデム モジュール RCQ5 series

ワイヤレスIoTRF

ATコマンド対応多機能無線モデムRCQ5-XXXモジュールは、単なる低消費電力の無線モデムではなく、高度な機能を統合した完全なプラットフォームであり、自動化、遠隔制御、産業用IoTアプリケーションに最適です。
Texas Instruments CC1312Rチップをベースに、高性能、低消費電力、堅牢なチャネル管理を兼ね備えています。
主な特徴

• 低消費電力

用途

• スマートメーター
• ワイヤレスセキュリティシステム
• ホームおよびビルオートメーション
• 6LoWPANシステム
• 自動計測読み取りAMR
• 低消費電力ワイヤレスシステム

バッテリー駆動機器や運用継続性が重要な環境に不可欠な、インテリジェントなエネルギー管理。


ATWOR_Duration受信機のウェイクアップ間隔を1000ms、500ms、250ms、125msから選択して設定可能。
このアーキテクチャは平均消費電力を大幅に削減し、データを迅速に受信する能力を維持します。WORは、ワイヤレスセンサーシステム、スマートメータリング、バッテリー寿命が重要なアプリケーションで特に効果的です。
ATコマンド対応無線モデム透過型伝送プロトコルRFモデムは非常に簡単に使用でき、最大200kbpsのRFデータレート2-GFSK変調でワイヤレスRS232リンクを提供します。
モジュールはロングレンジモードLRMでも動作可能で、RFデータレートは2.5kbpsです。
トランシーバは完全な無線モデム機能を備え、送信入力にCMOS/TTLデータを供給するだけで、対応するトランシーバが同じデータを出力します。プリアンブルとCRCは自動生成され、RF送信に追加されます。
OTAコマンドOver-The-Airモジュールは、4つのデジタル出力と4つのデジタル入力を、ローカルまたはリモートOTAで簡単なATコマンドを使用して制御できます。


アラーム機能デジタル入力の状態が変化すると、UART経由でリモートデバイスにメッセージが送信されます
Alarm_0_1
リモートI/O機能リモートI/O機能は、自動制御分野で使用される双方向伝送方式です。
有効化されると、ステーションAのデジタル入力が状態を変えるたびに、リモートステーションBのデジタル出力も同時にその状態を反映し、逆も同様です。
動作周波数帯

• ヨーロッパ433/868MHz
• 915MHzバージョンも利用可能

ハードウェアは、Texas Instruments CC1312RをベースにしたRadioControlli設計のRC-CC1312R-XXXモジュールに基づいています。


モジュール情報

• RC-RCQ5-433標準版 433MHzUFLコネクタ
• RC-RCQ5-433-Hパッド版 433MHz
• RC-RCQ5-868標準版 868MHzUFLコネクタ
• RC-RCQ5-868-Hパッド版 868MHz
• RC-RCQ5-915標準版 915MHzUFLコネクタ
