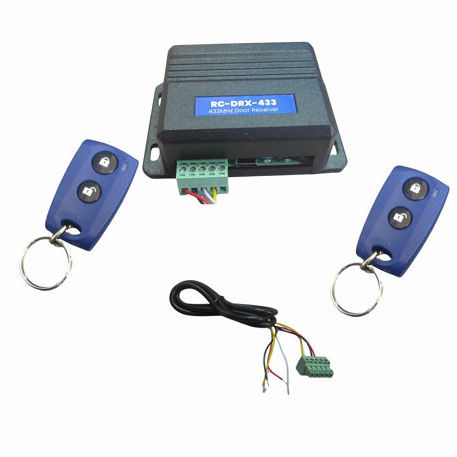

ドア用アクセス制御無線インターフェース RC-DCK-433

概要
RC-DCK-433 ワイヤレスドア制御キットは、制御装置とオートメーションユニット間の配線を不要にするプロフェッショナルなRFソリューションです。自動ドア、ゲート、アクセスシステムの制御・動作に対応し、施工時間・配線の手間・コストを低減します。既設の改修および新規設置の双方に適しています。

主な利点

• 機器間の配線不要
• PCによるソフトウェア構成USB-C経由で設定可能
• 迅速な設置と立ち上げ
• 様々なオートメーション構成への高い柔軟性
• 信頼性の高い433 MHz RF技術
• 設置ミスや保守作業の低減

動作帯域と性能
本キットは433 MHz帯動作周波数 433.92 MHzで動作します。短〜中距離の無線通信で標準的な帯域であり、安定した動作、干渉耐性、長期的な信頼性を提供します。産業・商業環境での使用に適しています。

技術仕様要約

• 送信機動作電圧 (RCTV-08)CR20323.0 V
• 受信機ユニット動作電圧 (RC-DRX-433)9.0 ÷ 15.0 V DC
• 送信機消費電流最大7.0 mA
• 受信機消費電流最大35.0 mA
• 動作周波数433.92 MHz
• 送信機送信出力最大7.0 dBm
• 動作温度範囲-40 °C 〜 80 °C

キット入出力とインジケータコネクタ / ピン割り当て

• Pin 1電源 +12V DC/AC
• Pin 2電源 GND DC/AC
• Pin 3COM共通
• Pin 4NONormally Open
• Pin 5NCNormally Closed
• Pin 6設定用 USB type C
• Pin 7緑 LEDリレー動作時点灯
• Pin 8未使用将来用
• Pin 9青 LEDリモコンからの命令受信時点灯
• Pin 10RESET
• Pin 11赤 LED電源投入時点灯

同梱モジュールの例と関連仕様

• RC-TFSK3-434 — 433.92 MHz FSK トランスミッタ、Vdc 2.4 ÷ 3.6 V、電流 14.5 mA、出力 10 dBm、サイズ 20.32 x 11.43 mm
• RC-TFSK4-434 — 433.92 MHz FSK トランスミッタ、Vdc 2.4 ÷ 3.6 V、電流 14.5 mA、出力 10 dBm、サイズ 30.5 x 10.3 mm
• RC-TASK2-868 — クリスタル発振器搭載 ASK/OOK トランスミッタ参照例、Vdc 2.2 ÷ 3.6 V、電流 21/15 mA、周波数 868.30 MHz、出力 10 dBm、サイズ 20.32 x 11.43 mm

特性 / 仕様

• 製品型式RC-DCK-433
• 動作周波数433.92 MHz
• 送信機電源例CR20323.0 Vハンドヘルド送信機RCTV-08用
• 受信機電源9 ÷ 15 V DCRC-DRX-433
• 送信機消費電流最大7 mA
• 受信機消費電流最大35 mA
• 送信機送信出力最大 7 dBm
• 動作温度範囲-40 °C 〜 80 °C
• キット I/OCOM / NO / NC リレー出力、+12 V 電源入力、GND、USB type-C 構成ポート
• LED 表示緑リレー動作、青コマンド受信、赤電源
• 構成PC経由のソフトウェアによる完全構成USB type-C
