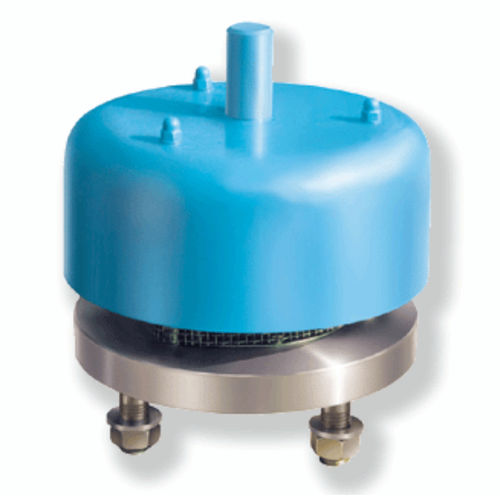

蒸気用圧力リリーフ弁 9 - 9/A

スチール製標準フランジ取り付け

これらのバルブは、リザーバを過圧から保護するように設計されています。 リザーバ圧力がバルブ設定を超えると、パレットが発生して蒸気が排出されます。 主な特徴: -交換可能なシート。 -不凍パレット; パレットの周りのドリップは、シート周りの凝縮液が集まるのを防ぎます。 -シートの上に配置されたパレットガイド。この配置により、パレット とガイドの間に密接に結合する必要がないため、汚染液の影響を受けないパレットの妨害ガイドが保証されます。 -セッティング：任意の設定が可能で、パレットのデッド重量負荷を充電します（+ 20 mm H2O ～ + 400 mm H2O）。 【要リクエスト 】標準素材： ●本体：炭素鋼AISI 304、AISI 316。 -シートとパレット：アイシ304、アイシ316。 -ガイドとバードスクリーン：18/8ステンレススチール。 -フード:鋳造アルミニウムまたは炭素鋼。 -ダイアフラム：FEP、PT、F.E、ブナN、VITONなど フランジ： ANSI 150、UNI PN 10。 Dwg. 9/A Valves: これらのバルブは、設定値が 800 mm H2O を超える場合に使用されます。パレットはスプリング式です。 Dwg. 209, フレームアレスタ付きリリーフバルブ: これらのバルブは、レリーフバルブをフレームアレスタに結合する必要がある場合に採用されます。 これで、レリーフバルブ本体がフレームアレスタ上部フランジから機械加工されます。 Dwg. 9/TVバルブ: エラストマー0リングによる密度 (Buna-N, Viton, Chemraz) 漏れを最小限に抑えます。
