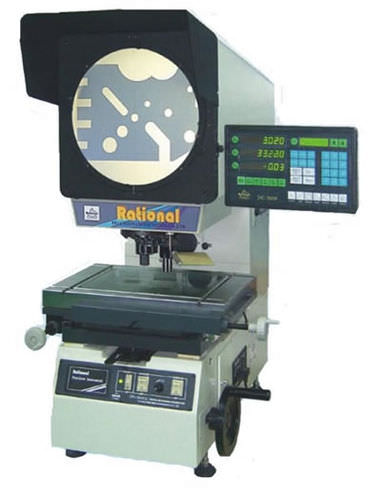

プロファイル測定用プロジェクター max. 250 x 150 x 100 mm | CPJ-3000CZ series

CPJ-3000CZシリーズのプロファイルプロジェクター の使用 CPJ-3000（Z）シリーズのプロファイルプロジェクターは、高精度と効率の光電測定システムです。 画面上の画像は、ワークピースと同じ方向にあります。 このシリーズのプロファイルプロジェクターは、メカニズム、メーター、電気、軽工業、大学、研究機関および測定 — 検査部門の貿易で広く使用されています。 この装置は、テンプレート、プレスワークピース、カム、ねじ、ギア、フライスカッターなどの複雑なワークピースのすべての種類の表面と輪郭を検査することができます。 専門 CPJ-3000Zシリーズのプロファイルプロジェクターは、光学システムの優れた品質で有名です。 このシリーズのプロファイルプロジェクターは、鮮明な画像と正確な倍率の処理されます。 輪郭測定の誤差は、照明の下で0.08 ％ 未満である。 座標の表示誤差は (3 + l/75) μm 以下 (L は測定対象の作業の長さ、単位: mm) です。この装置は、DC-3000 データ処理システムとフットスイッチを提供し、データの出力と収集に便利です。
