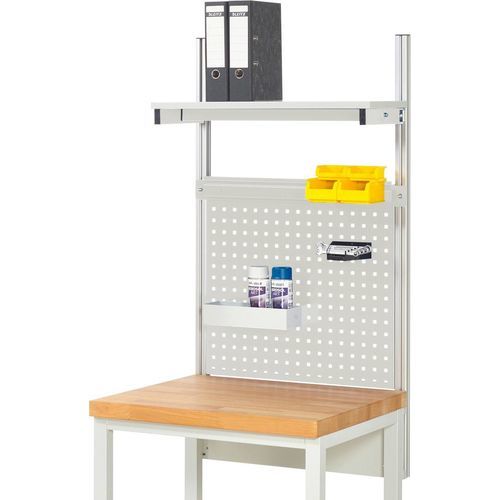

アルミニウム建築用プロファイル EE-BW-KS-01-0750.12

正方形組み立て押出成形

製品概要

• 取付キット（横梁）は、ワークトップ下のシステム下部構造に後方から取り付けます。2本のシステム支柱（アルミニウムプロファイル 40 x 40 mm）は、ナット（溝ナット）で取付キットに固定され（高さ調節可能）、ワークトップの背面を上方へ延びるため、ワークトップの全面深さが自由に使えます（ワークトップ上面へのねじ止め不要）。
• 左右外側に2本の支柱を取り付けることで、システム幅750 mmの1つのシステムフィールドが形成されます。使用可能高さ：1130 mm（ワークトップ上面より）。
• 適合：JerryおよびTom作業台、900シリーズ作業台、8000シリーズ作業ベンチ、7000シリーズ作業ベンチ、移動式8000シリーズ、シャーシ付き8000シリーズ、7000シリーズ引出しキャビネット、7000シリーズ組立カー、電動昇降式作業台 adlatus 300 および 600 シリーズ。
• 取付先：システム下部構造。
• 受け入れ項目：取り付け要素（システムアクセサリー）。

装備

• 1 x 取付キット（横梁）と2 x システム支柱（システム幅 1 x 750 mm を構成）。
• 1 x パンチングプレート B665 x H650 mm。
• 四角形パンチング（穴 10 x 10 mm、穴中心間隔 38 mm）によりパンチングプレート用アクセサリーを取り付け可能。
• 1 x 棚板 B750 x T300 mm；メラミン樹脂コーティング板。
• 1 x ホルダーレール B665 mm（背面に開放型の引掛けエッジがある収納箱）および/または電源レールの取付用。
• システム支柱内での取り付け要素の取り付け高さは調整可能。

技術データ
幅：750 mm
面荷重（静荷重）：100 kg
高さ（ワークトップ上面からの使用可能高さ）：1130 mm
奥行：350 mm

特性 / 仕様

• EAN：4040376478320
• 品番：EE-BW-KS-01-0750.12
• 名称 / 型番：Komplettset 01
• ブランド：RAU
• システム幅（標準構成）：750 mm
• 使用可能高さ：1130 mm（ワークトップ上面より）
• 奥行：350 mm
• 面荷重 / 静荷重：100 kg
• システム支柱材質：アルミニウムプロファイル 40 x 40 mm（4面にプロファイル溝）
• パンチングプレート寸法：B665 x H650 mm（四角形パンチング 10 x 10 mm、中心間隔 38 mm）
• 含まれる棚：棚板 B750 x T300 mm（メラミン樹脂コーティング）
• 収納箱 / 電源レール用の受け止め：ホルダーレール B665 mm
