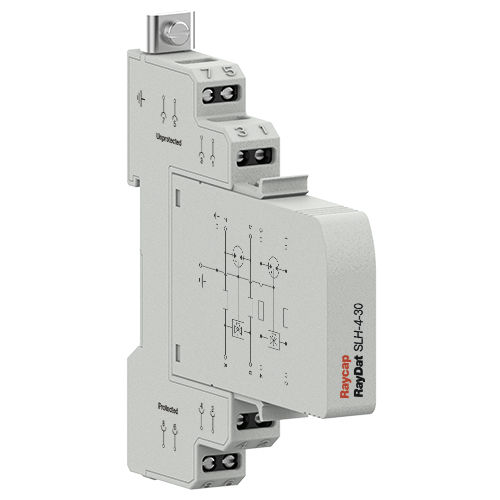

モジュラー避雷器 RayDat SLH-2 / SLH-4

3極ガス放出DINレール

RayDAT SLH-2 これらの効率的な過電圧バリアは、粗い保護段と微細保護段の両方を含み、縦方向および横方向のサージ保護を提供します。初期保護段は3極ガス放電管で構成されており、一次サージエネルギーを流用するように設計されています。その後の微細保護段は、高速双方向シリコンアバランシェダイオードを使用して実行されます。静電容量性ライン負荷を回避し、低い挿入損失と広い動作周波数範囲を確保するために、この細かい保護段の設計には注意が必要です。直列ラインインピーダンスは、入射サージのすべてのレベルで粗い保護段と微細な保護段間のエネルギー調整を保証します。電源と通信回線の間に電力周波数接触が発生したときに発生する感電や火災の危険から保護するため、電源周波数電流をグラウンドに転用するためのサーモクリップをプライマリ保護段に内蔵しています。プラグインモジュール/ベース設計により、システムの配線を取り外す必要なく、故障したモジュールの交換が容易になります。モジュールがベースから外れても、接続線は有効なままです。 RayDAT SLH-4 RayDAT SLH-2 シリーズと同様に、SLH-4 は 2 つの独立した回路ペアに同じレベルの保護を提供します。保護対象の機器の通常の信号動作に最も近いクランプ電圧を選択できるように、多数の保護電圧が用意されています。プラグインモジュール/ベース設計により、システムの配線を取り外す必要なく、故障したモジュールの交換が容易になります。モジュールがベースから外れても、接続線は有効なままです。
