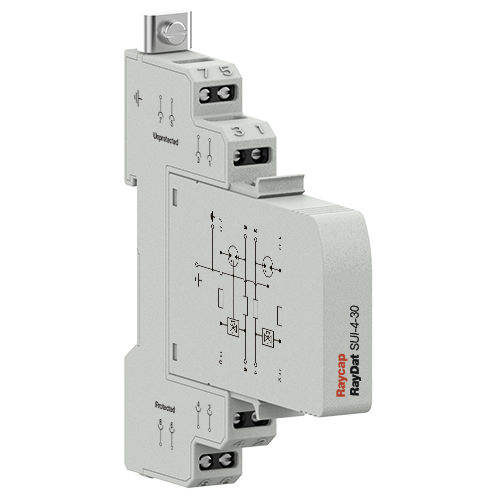

カテゴリD1/C1/C2/C3避雷器 RayDat SUI-4

ガス放出モジュラーDINレール

IEC/JA カテゴリ:保護 モード/保護モード:縦方向, 横 電圧:5, 12, 15, 24, 30, 48, 60, 110 V DC 周波数範囲:30 MHz サージ放電定格:イン:20 kA, Imax: 30 kA, Iimp: 5 kA 直列負荷電流:1 A エンクロージャ:DIN 43880 PARTIALURLPLACEHOLDER, DINレールマウント 端子:撚り線へ 4 mm2 ハウジング:モジュラー設計 準拠:IEC/EN 61643-21 RayDAT SUI-4 シリーズは、より大きなサージ耐レベルまたはインパルス電流10 kA、ラインあたり5 kAを提供します。この製品は、直接または部分的に直接的な雷電流の影響に高い曝露を経験する可能性のある電気環境での動作を意図しています。たとえば、風力タービンや太陽光発電設備では、雷の暴露がより深刻ですが、環境センサーなどの敏感な電子機器の保護も同様に重要です。初期保護段は3極ガス放電管で構成されており、一次サージエネルギーを流用するように設計されています。その後の微細保護段は、高速双方向シリコンアバランシェダイオードを使用して実装されます。微細保護段の設計には、静電容量性ライン負荷を回避し、低い挿入損失と広い動作周波数範囲を確保するために、特別な設計技術が採用されています。直列ラインインピーダンスは、入射サージの大きさに関係なく、粗い保護段と微細な保護段間のエネルギー調整を確保するために使用されます。電力と通信線の間に電力周波数接触が発生すると、感電や火災の危険性が高まります。このようなリスクを防ぐために、このデバイスの一次保護段にサーモクリップを内蔵し、電源周波数電流をグラウンドに転用します。
