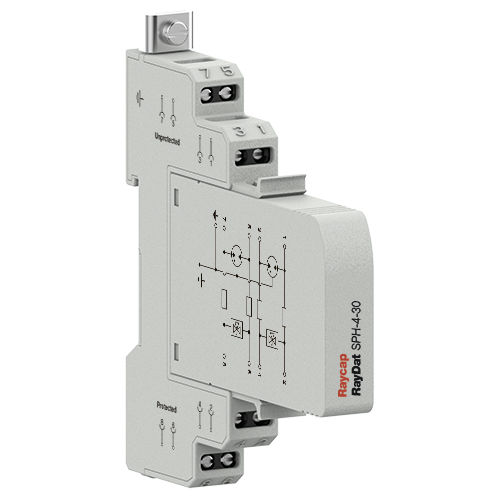

データおよび通信トランスミッション回線用避雷器 RayDat SPH-2 / SPH-4

モジュラーガス放出DINレール

IEC/ENカテゴリーD1/C1/C2/C3 保護モード縦方向, 横方向 粗い保護：3端子GDT サージ放電定格In：10kA、Imax：20kA、Iimp：2.5kA（SPH-4は5kA） 直列負荷電流： 1 A、（SPH-4は10 A） エンクロージャーDIN 43880 2/3 TE、DINレールマウント 端子撚り線～4 mm2 ハウジングモジュラー設計 コンプライアンスIEC/EN 61643-21; UL 497B 第4版 RayDAT SPH-2シリーズは、データ、信号、通信回路に非接地となる可能性のある1対のループを保護するために開発されたサージ保護デバイスです。RayDAT SPH-4シリーズは、データ、信号、通信回路に非接地となる可能性のある2ペアループを保護するために開発されたサージ保護デバイスです。電気鉄道に近い場所など、高い接地電位上昇が頻繁に発生する可能性のあるアプリケーションを対象としています。回路トポロジーは、コモン（縦方向）モードとディファレンシャル（横方向）モードの両方の保護を提供する多段プロテクターで構成されています。粗い保護は3端子ガス放電管によって提供され、細かい保護は高速シリコンアバランシェダイオードまたは金属酸化物バリスタステージによって提供される。電圧やサージ電流の死角が生じないよう、これら2つのステージ間の調整が確実に行われるよう注意が払われている。 サージ電流の死角が生じないように配慮されている。熱保護は、不注意で主電源に障害が発生した場合の熱暴走の危険性を低減するために提供されます。コモン（縦）モードとディファレンシャル（横）モードの両方の保護が提供されます。モジュールがベースから抜かれても、接続ラインは有効なままです。
