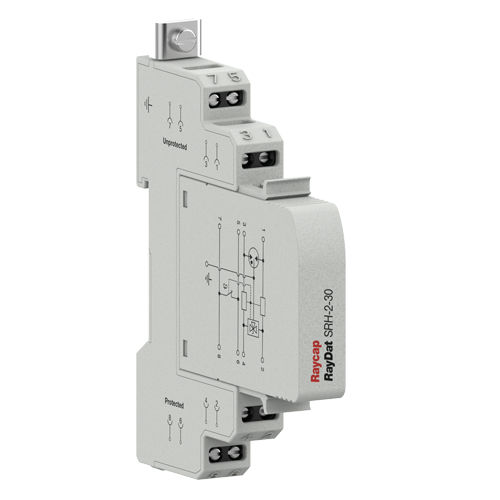

カテゴリD1/C1/C2/C3避雷器 RayDat SRH-2

テレコミュニケーションネットワーク用データおよび通信トランスミッション回線用ガス放出

IEC/ENカテゴリーD1/C1/C2/C3 保護モード縦型, 横型 サージ放電定格In: 10 kA, Imax: 20 kA, Iimp: 2.5 kA エンクロージャDIN 43880 2/3 TE、DINレールマウント 端子撚り線～4 mm2 ハウジングモジュラー設計 コンプライアンスIEC/EN 61643-21; UL 497B 第4版 RayDat SRH-2シリーズは、SLH-2シリーズと同レベルの保護性能と技術性能を提供しますが、無電圧接点が追加され、遠隔信号伝達や機器の状態監視に使用できます。ユニットが故障すると、接点の状態が変化します。これらのバリアは、粗い保護段階と細かい保護段階の両方を提供し、縦方向と横方向の保護を提供します。初期保護段階は3極ガス放電管で構成され、一次サージエネルギーを転換するように設計されています。続く微細保護段は、高速双方向シリコンアバランシェ・ダイオードを用いて実装されている。微細保護段の設計には、容量性ライン・ローディングを回避し、低挿入損失と広い動作周波数範囲を確保するための特別な設計技術が採用されている。直列ライン・インピーダンスは、入射サージの大きさに関係なく、粗い保護段と細かい保護段の間のエネルギー調整を確実にするために使用される。電源ラインと通信ラインの間で電源周波数の接触が発生すると、感電や火災の危険性が高まります。このようなリスクを防止するため、本デバイスの一次保護段にはサーモクリップが含まれており、電源周波数の電流をアースに迂回させます。プラグイン・モジュール/ベース設計により、システム配線を取り外すことなく、故障したモジュールの交換が容易です。
