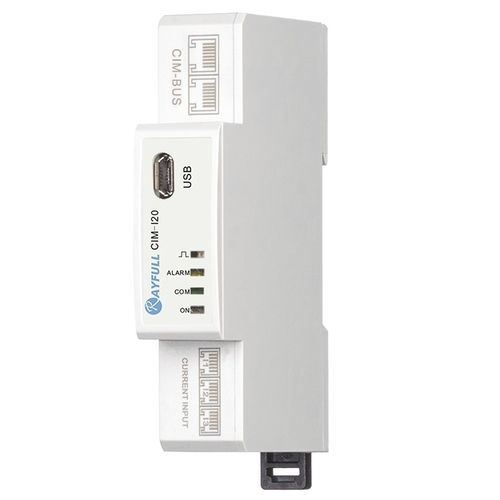

電流測定用モジュール CIM-I20

電圧周波数電気パラメーター

CIM-I20は、RayfullのCIMソリューションの電流モジュールとして、電流、電圧、電力などの最も重要なパラメータを測定します。 また、双方向のエネルギーパラメータ、例えば、有効エネルギーのインポートとエクスポート、無効エネルギーのインポートとエクスポートも測定できます。 さらに、それはまた流れの THD そして iHD、また力の要求および最高を読むことができます。流れの電力需要。 CIM-20 に、CIM-I10 と比較されて、セキュリティ システムで使用することができる過電流警報設定があります。 RS485 Modbus RTU コミュニケーションはユーザーが遠隔に読み、監視するのを助けることです。 測定電圧/電流/電力/力率/周波数...； Bi 方向エネルギー: 輸入/輸出活動的なエネルギー、輸入/輸出反応エネルギー； 現在の THD および iHD （2~63）； 現在の需要/総活動的な電力需要/総反応力の需要/総皮相電力の需要； 最高。流れ/総活動的な力/総反応力/皮相電力の要求； 過電流警報； RS485 Modbus コミュニケーション 1*CIM-I20=1*3P4W メートル/3*1P2W メートル 電気指定 - CT の入力: 100mV - 頻度: 45~65 の Hz - 過負荷容量：2x1s持続による定格電圧 - IPクラス：LCDディスプレイ：IP51（屋内）； - メーター全体IP30 - 取付方法：TH35-7.5 DINレール - 燃焼性クラス：UL 94 V-0 - 使用区分：UC2 通信仕様 - インターフェースとプロトコル：2線式RS485; Modbus RTU - ボーレート：1200、2400、4800、9600（デフォルト）、19200、38400 bps - パリティ：なし（デフォルト）、偶数、奇数 - ストップ・ビット : 1（デフォルト）, 2 - 応答時間： <100ms 環境仕様 - 操作の温度: -25 - 貯蔵の温度: -40 - 湿気: <90% の凝縮無し - 汚染の程度: 2
