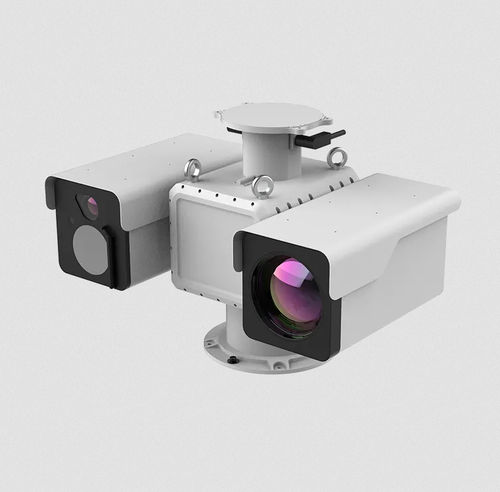

自動配置システム PM6

カメラ制御機付

製品概要
PM6 Series マルチスペクトル測位システムは、上部および下部ペイロードを備えた統合同軸設計により、サーマルと可視のマルチスペクトルイメージングを提供します。追加検出モジュールの搭載ベースを備え、再検出時の座標変換を簡略化して検出精度と運用効率を高めます。アーキテクチャは多次元の協調から完全なデータフュージョンへと進化し、厳しいセキュリティ環境での堅牢な監視を実現します。

主な特長

• 赤外線検出器オプション：非冷却VOx検出器および高性能MWIR冷却（T2SL）検出器。高度なIR画像アルゴリズムにより長距離での鮮明な撮像を実現。
• デュアルスペクトル撮像：サーマルチャネル最大640×512、可視チャネル最大4MP（2688×1520）。
• 長距離光学系：非冷却サーマルレンズ25–225 mm（連続ズーム）および冷却オプション30–660 mm；可視チャネルの焦点距離は最大15–775 mm。
• インテリジェントビデオ解析（VCA）：エリア侵入、トリップワイヤ、人物/車両/船舶/火災検出、ラインクロス、入退場イベント。
• 同軸アーキテクチャ：キャリブレーションを簡素化し、捜索・追跡の精度と効率を向上させる統合検出プラットフォーム。
• プラットフォーム統合：ONVIF 等標準プロトコル対応；二次開発用SDK提供。

用途

• 海岸線および港湾のセキュリティ
• 森林火災監視
• 都市高高度観測
• 重要インフラ、石油・ガス田、鉱山の周辺監視

技術仕様

• サーマルモジュール — 検出器タイプ：非冷却VOx赤外検出器またはT2SL冷却赤外検出器。
• スペクトル範囲：8 ~ 14 μm（長波）および3.4 ~ 5.0 μm（中波）。
• NETD：≤40 mK @ F1.0（非冷却）、≤20 mK @ F4.0（冷却）。
• サーマル解像度：640 × 512。
• ピクセルピッチ：12 μm または 15 μm。
• サーマル焦点距離（オプション）：25–225 mm（非冷却）および30–660 mm（冷却）。
• 光学モジュール（可視） — センサー：1/1.8" 4MP CMOS；解像度：2688 × 1520；焦点距離：15–775 mm；フォーカスモード：自動 / 手動 / ワンショット自動。
• PTZ — パン：360°連続、速度 0.1°–100°/s；チルト：-90°〜90°、速度 0.01°–100°/s。
• トップ搭載荷重：35 kg。
• ジャイロ安定化：画像の安定化をサポート。
• スキャンモード：プリセット / ツアー / パターン / リニアスキャン。
• スマート機能 — インテリジェント検出：トリップワイヤ、ライン越え、領域侵入などのIVA機能。
• 同軸オートフレーミング：対応。
• スマート録画：アラームトリガー録画およびネットワーク断時録画、復帰時自動再開。
• 異常検出：ネットワーク切断、IPコンフリクト、SDカードエラー、不正アクセス、バーンアラート、異常検出のアラーム。
• アラーム連動：映像録画 / スナップショット / アラーム出力 / メール / PTZ連動 / 音声・視覚アラーム。
• システムインターフェース — 電源：DC 48V ±15%。
• 通信：1 × RJ45 10M/100M 自適応イーサネットポート；1チャネル RS485。
• ストレージインターフェース：Micro SD（最大1 TB）。
• 一般 — 動作条件：-40°C〜+70°C；湿度 < 90% RH。
• 保護等級およびサージ：IP66；TVS 6000V；雷、サージ、スパイク保護。
• 消費電力：最大 500 W。
• 寸法 (mm)：826 × 571 × 606。
• 重量：85 kg。
• 検出距離性能（例） — 人体 (1.8 × 0.5 m)：2,300 m / 5,500 m；車両 (1.4 × 4.0 m)：5,300 m / 12,000 m；船舶 (10 × 5 m)：9,400 m / 22,000 m；低高度ターゲット (0.35 × 0.35 m)：2,500 m / 5,000 m。
