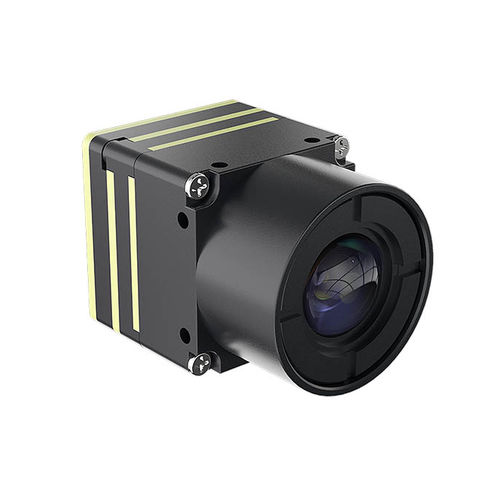

デジタルカメラモジュール WN2T series

産業用熱画像熱

概要
WN2Tシリーズは、自社開発の12 μm WLPパッケージ検出器と第2世代赤外ISPを統合した温度測定用サーマルモジュールです。小型・低消費電力で高精度な温度測定を実現し、SWaP制約のある産業用途に適しています。高フレームレート検出器と専用赤外画像処理アルゴリズムにより、詳細で鮮明な画像出力と柔軟なデジタル統合を提供します。

主な特徴

• 解像度オプション：256×192、384×288、640×512
• ピクセルピッチ：12 μm
• 有効フレームレート：25 Hz（256）、30 Hz（384/640）
• バリアントにより低い典型消費電力
• レンズ無しで小型・非常に軽量
• DVP / USB2.0 / MIPI / UART / I2C 等の複数のデジタル動画・通信インターフェース

仕様
主要パラメータ

• 検出器タイプ：バナジウム酸化物（VOx）非冷却赤外焦点面検出器
• 解像度：256×192 / 384×288 / 640×512
• 有効フレームレート：25 Hz / 30 Hz / 30 Hz
• ピクセルピッチ：12 μm
• スペクトルバンド：8–14 μm
• NETD：≤40 mK @ 25°C, F#1.0, 25 Hz
• 熱時定数：<12 ms

画像調整

• 非均一性補正：シャッター補正またはシャッターレスアルゴリズム
• 明るさ / コントラスト：調整可能（0–100）任意
• 極性 / パレット：ホワイトホット、ブラックホットおよび複数パレット対応
• デジタルズーム：連続1.0–8.0×（ステップ0.1）
• 画像反転：垂直 / 水平 / 対角

電気的パラメータ

• デジタル映像インターフェース：DVP / USB2.0 / MIPI
• 通信インターフェース：UART / I2C / USB2.0
• 電源入力：5 V
• 典型消費電力（USB @25°C）：<0.35 W / <0.42 W / <0.7 W（モデルにより異なる）

物理特性

• 重量（レンズ無し）：<7 g / <7 g / <8.6 g（モデルにより異なる）
• 寸法（レンズ無し）：21 × 21 × 10.3 mm

温度測定

• 測定範囲：-20°C〜150°C（高精度モード）、100°C〜650°C（広域モード）
• 測定精度（typ.）：±2°C または ±2%

環境適応性

• 動作温度：イメージング -40°C〜+80°C；温度測定 -10°C〜+70°C
• 保存温度：-50°C〜+85°C
• 湿度：5%–95%、結露しないこと
• 振動：6.06 g、ランダム振動、全軸
• 衝撃：80 g、4 ms ソウトゥース、三軸六方向
