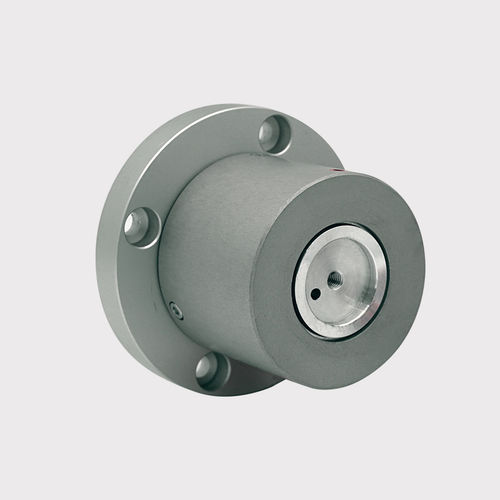

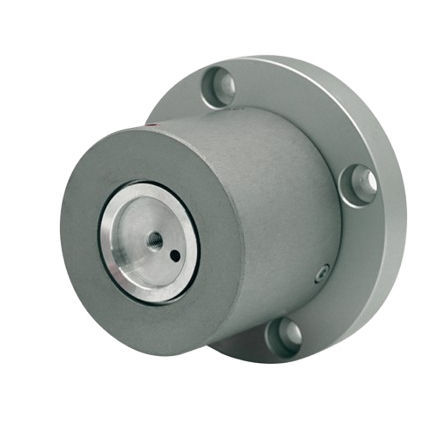

引張りロードセル CH series

ビーム型

CHロードセル（別名：カメレオンロードセル）は、張力制御用途、特に材料の引張によって生じる力を検出するために設計されています。 通常、片持ち式の測定ローラーの先端やプーリーに設置されるこれらのロードセルは、素材の巻き取り角度を考慮しつつ、巻き取り、巻き戻し、および中間工程における合力を高精度で検出することができます。 設計の汎用性により、CHロードセルはさまざまな方法で設置でき、用途ごとの特定の要件に容易に適応します。ローラーは、ロッドなし、あるいは貫通ロッドとベアリングを使用して固定することができ、さまざまな取り付け構成に対応する柔軟なソリューションを提供します。ロードセルは二重積層構造で製造されており、高精度と高荷重への耐性を確保しています。 ケーブルグランドは、必要な構成に応じて軸方向または半径方向のいずれかを選択できます。250 N～1,000 Nの荷重範囲を持つCHロードセルは、正確なウェブ張力制御を必要とする幅広い産業用途に適しています。 ウェブ張力制御回路に組み込まれたCHロードセルは、張力信号を検知し、その信号は増幅器によって増幅された後、張力コントローラに送信されます。コントローラは信号を処理し、ブレーキを制御して最適なトルクを実現することで、プロセスの効率を向上させ、廃棄物を削減します。 CHロードセルは、精密なウェブ張力制御を必要とする産業用途に最適な選択肢であり、複雑な生産環境においても信頼性と汎用性を確保します。 最高精度を実現する二重積層システム 軸方向または半径方向のケーブルグランドオプション 高荷重に対応した堅牢な設計 高い汎用性を実現する多彩な取り付け構成
