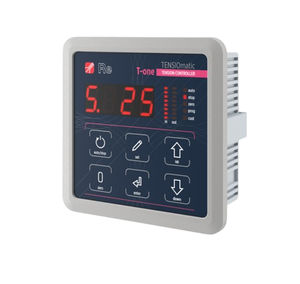

Web張力制御装置 TT-25

デジタル

概要
TT-25は、コンバーティング、印刷、包装などの連続ウェブ工程向けに設計されたコンパクトな張力コントローラです。工程の変動下でも安定した張力を維持し、製品の均一性向上や材料ロス・稼働停止の低減に寄与します。

制御とインターフェース

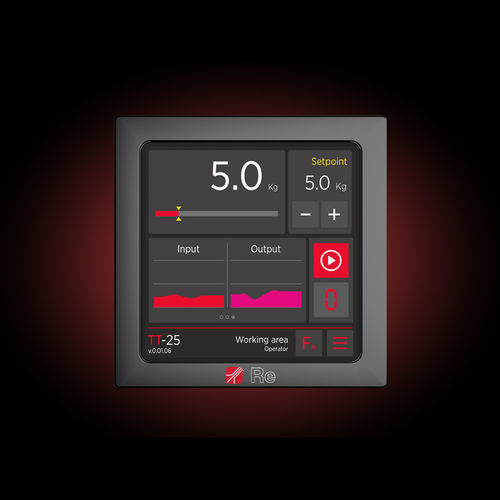

高度なPIDアルゴリズムを採用し、低トルクや高速度領域でも高速応答と高精度を実現します。4"カラータッチスクリーンにより、直感的な設定、リアルタイム診断、多言語メニューで立ち上げと運用を容易にします。

使用可能なバージョン

• TT-25 L — ロードセルまたはダンサーローラを用いるアンワインダー／リワインダー向け。ボビン径補正オプションあり。
• TT-25 XL — モジュラー空気ブレーキや自動スプライシングシステム対応。リール交換時のブレーキトルクを動的に管理。
• TT-25 FPM — 電磁粉体ブレーキを制御するPWM出力を内蔵し、外部電源モジュールを不要に。
• TT-25 MTR — モータ駆動のアンワインダー／リワインダーやニップドライバーローラ向け。ライン速度参照、ロードセルフィードバック、ボビン径測定を統合。

主な特長

• 安定かつ高精度な張力制御を実現する高度なPID制御。
• 厳しい用途でも対応する1 msの制御周期による高速応答。
• 低トルク時や急加減速時でも高精度な制御が可能。
• 設定・監視・診断に便利な4"カラータッチスクリーン。
• ブレーキ、モーター、スプライシング用の専用ハード/ソフトバリエーション。
• PROFINETおよびEtherCATはオプションでPLC統合に対応（TT-25 XL、TT-25 MTR）。

統合と入出力
複数のアナログ／設定可能入力、光アイソレートされたデジタル入力、設定可能なアナログ出力により、ロードセル、ダンサーローラ、ブレーキ、モーター、外部センサーへ直接接続可能です。特定のバージョンは電磁ブレーキ用PWM出力やPROFINET/EtherCAT用フィールドバスモジュールを備えます。

用途
コンバーティング、印刷、包装や連続ウェブ処理ラインでの張力制御に適し、材料ロスの低減、生産性向上、仕上がり品質の改善に貢献します。

仕様 / 技術データ

• バージョン: TT-25 L, TT-25 XL, TT-25 FPM, TT-25 MTR。
• 電源: 24–36 Vdc（全バージョン）。
• 制御周期: 1 ms。
• ロードセルアナログ入力: 0÷80 mV または 0÷50 mA。
• アナログ入力 0÷10 Vdc: 3系統。
• 設定可能なアナログ入力 0÷10 Vdc / 4÷20 mA: 1系統。
• 光アイソレーションデジタル入力 24 Vdc: 6（状態制御）。
• 設定可能なアナログ出力: 1（PID制御）。
• アナログ出力 0÷10 Vdc: 1 補助出力。
• 電流アナログ出力: 電磁ブレーキ用に最大2出力（TT-25 XL, TT-25 FPM、該当バージョン）。
• デジタルリレー出力 24 Vdc / 24 Vac: アラーム用 2 出力、バージョンにより追加出力あり。
• フィールドバス: PROFINET または EtherCAT オプション（TT-25 XL, TT-25 MTR）。
• 動作温度: 0 ÷ 50 °C。
• 保護等級: IP20。
• 寸法: 105 x 105 x 50 mm。
