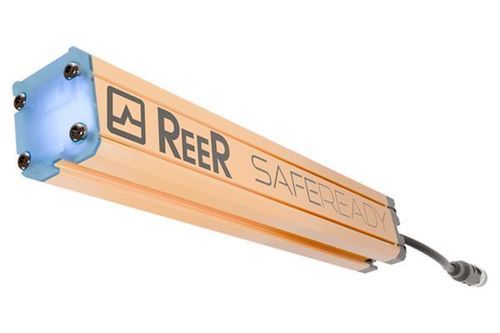

安全用ライトカーテン SafeReady

安全規格type4アクセス制御マルチビーム

製品概要
ReeR の SafeReady は、産業用自動化向けに設計されたコンパクトでプログラム可能なセーフティライトカーテンのファミリーです。Type 4 – PL e の安全等級を取得し、コンパクトかつ再構成可能な生産システムでの信頼できるオペレータ保護と簡易な統合を実現します。

構造と環境保護等級
本体は粉体塗装アルミニウム製で、衝撃・振動に対する耐性（CEI EN 60068）を備えています。保護等級は IP65 と IP67。動作温度は -30 °C 〜 +55 °C で、冷凍環境や過酷条件にも対応します。

分解能と有効範囲
指、手、体を対象とした分解能をラインアップ：

• 14 mm – 指保護
• 20、30、40 mm – 手保護
• 50 – 90 mm – 体保護
• 2、3、4 ビーム – 通路／アクセス制御

保護高さは最大 2 m。探知距離は最大 18 m（Low Range 0–8 m、High Range 6–18 m）。

死角なしとアライメント
両側に死角がなく、検出フィールド全体で連続した保護を提供します。これにより安全距離を短縮し、追加の機械的保護を減らせる場合があります。4 個の高輝度フロント LED によりアライメントが容易で、設置・保守時間を短縮します。

接続性とスマート設定（Plus モデル）
Plus モデルは専用アプリ経由の Bluetooth 設定・監視に対応。アプリで識別データや物理特性、各ビームの状態と位置、LED／ブランキングモードを表示し、ビーム符号化、応答時間、再起動モード、ブランキング機能を設定できます。

ブランキング機能
動的工程向けに固定ブランキングとフローティングブランキングを搭載：

• 固定ブランキング – 特定ビームを恒久的に除外（例：ワークの通過）
• フローティングブランキング – 保護領域に沿った材料の移動に追随して危険領域周辺の保護を維持

これにより不要な停止を低減し生産性を向上させます。

診断と状態表示
多色の状態表示ランプと診断 LED により動作状態を即時確認できます。Plus モデルでは同情報を Bluetooth 経由で取得可能。表示色の意味：

• RED – ビーム遮断
• GREEN – 保護中
• ORANGE 点滅 – Clear（再起動待ち）
• ORANGE – Blanking 有効
• BLUE – Bluetooth 接続

配線とコネクタ
M12 コネクタのピグテールケーブルを採用。コネクタ位置は可変でケーブルは交換可能、長期の保守・統合に配慮した設計です。

モデルと主な機能
用途の複雑さに応じて 3 種類のモデルを用意：

• Basic – 自動再起動
• Standard – 自動または手動再起動（選択可能）、EDM 搭載
• Plus – 自動または手動再起動（選択可能）、EDM、Bluetooth アプリによる高度な安全設定

監視と設定（アプリ機能）
アプリ（Plus）では識別データや物理特性、各ビームの状態や LED モードを表示し、ビーム符号化、応答時間、再起動タイプ、ブランキング（固定／フローティング）やプリリセットの有効化を設定できます。

代表的な用途
適用例：

• プレス・ブレーキ
• ロボットセル・協働セル
• 組立ベンチ
• 切断機
• 自動化システム・フレキシブルライン
• 自動駐車場や可変レイアウトのシステム

まとめ
SafeReady は Type 4 – PL e の保護と、Plus モデルによるスマートな設定機能、堅牢な構造を兼ね備えたコンパクトでプログラム可能なセーフティライトカーテンです。

仕様 / 技術データ

• 製品名：SafeReady
• メーカー：ReeR
• 安全分類：Type 4 – PL e
• 保護等級：IP65、IP67
• 動作温度：-30 °C ～ +55 °C
• 本体：粉体塗装アルミ
• 分解能：14 mm；20 / 30 / 40 mm；50 – 90 mm
• ビーム構成：2、3、4
• 保護高さ：最大 2 m
• 探知距離：Low Range 0–8 m；High Range 6–18 m（最大 18 m）
• 配線：ピグテールケーブル（M12 コネクタ）
• ブランキング：固定およびフローティング
• モデル：Basic、Standard、Plus（Plus は Bluetooth／アプリ対応）
• 診断：多色状態ランプおよび診断 LED 内蔵
