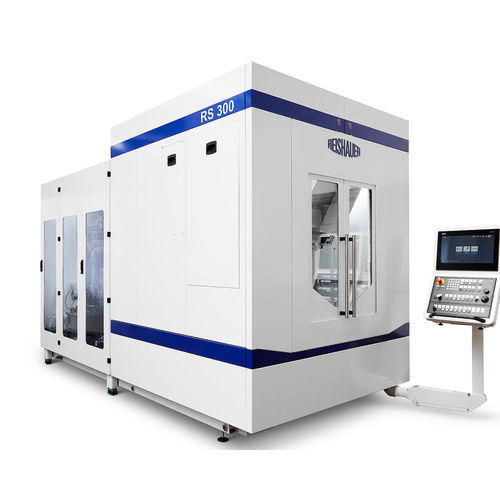

CNCギヤスカイビング装置 RS 300

角度調整可能大径用ピース

概要
最大外径300 mmの焼入れ歯輪の加工が、Reishauer RS 300の主な用途です。得られる歯面品質により、RS 300はさらに厳しい公差を要求される将来の要件にも対応します。ここでは最高の精度と最小の歯面粗さが重要です。

主な特徴

• 高い生産性を実現する新開発の加工プロセス
• 環型ギアのハード仕上げにおけるコスト効率の高い手法
• 衝突時に重要となるギアなどのワーク加工に適合
• 大きな焼入れ変形の補正にも使用可能
• 外歯にも対応する柔軟な運用性
• トランスミッション内のすべての歯車のハード仕上げを可能にし、Reishauerの製品群を補完
• ARGUSプロセスモニタリング対応

加工範囲
内側スキビング ワーク直径: 50 – 300 mm
外側スキビング ワーク直径: 50 – 200 mm
歯数: 5 – 520
モジュール範囲: 1 – 3 mm
ワーク長さ: 最大 150 mm
軸交差角: 最大 35°
工具主軸回転数: 最大 3 600 min⁻¹
ワーク主軸回転数: 最大 3 600 min⁻¹
X-, Y-, Z軸移動量: 400、500、350 mm
電源: 400 V / 50 Hz; 460 V / 60 Hz
周囲温度: +15 〜 +45 °C
重量: 14 000 kg

ハードウェアオプション（抜粋）

• 部品ローダーシステム用インターフェース
• 自動工具交換装置（HSK-F 125 インターフェース）

技術オプション（抜粋）

• ARGUS モニタリングシステム
• Twist Control Skiving
• Reishauer ECO-Mode

制御

• Siemens SINUMERIK ONE
• Reishauer RSControl 操作ソフトウェア

技術仕様

• ワーク直径（内側）: 50–300 mm
• ワーク直径（外側）: 50–200 mm
• 歯数: 5–520
• モジュール範囲: 1–3 mm
• 最大ワーク長さ: 150 mm
• 最大軸交差角: 35°
• 工具主軸回転数: 最大 3 600 min⁻¹
• ワーク主軸回転数: 最大 3 600 min⁻¹
• 軸移動量（X, Y, Z）: 400 / 500 / 350 mm
• 電源オプション: 400 V / 50 Hz または 460 V / 60 Hz
• 使用周囲温度: +15 〜 +45 °C
• 機械重量: 14 000 kg
