半導体式ひずみゲージ MicroCell

長方形断面式動的

製品詳細
MicroCellは既存のサイロへの後付けに最適です。従来のレベル測定が望ましい結果をもたらさない場合に、再現可能な質量測定を行います。測定セルは、柱状サイロ内のバルク品や液体の質量を検出するために使用されます。測定セルは、サイロの上部でのレベル測定に対して特に優れた利点を持っています。サイロ内でコアフローが発生する場合、つまりバルク材料が排出口の上の領域でのみ動いている場合です。橋や煙突の形成が結果です。MicroCellは信頼性のある重量をキャプチャします。さらに、MicroCellはコスト最適化されたソリューションであり、取り付けはサイロの既存のストラット構造に直接取り付けネジで行われます。このためにプラントを空にしたり再構築したりする必要はありません。

機能

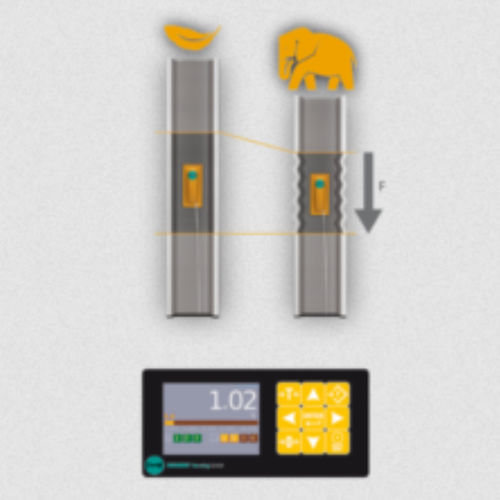

充填または排出中に、サイロの下部構造で圧縮、伸長、またはせん断が発生します。この経路の変化はMicroCellによって記録され、質量はトランスデューサーを介して評価されます。センサーは、セラミックで曲げ棒に接続された2つの半導体ひずみゲージで構成されています。2つの半導体ひずみゲージがハーフブリッジで接続されているため、半導体で通常の温度ドリフトが補償されます。

オプション

• ADAM HighEnd: 送信機は静的および動的測定の両方に使用できます。
• EVA HighEnd: 動的測定用送信機。

技術仕様 / 特徴

• 既存のサイロへの後付けに最適
• バルク品および液体の再現可能な質量測定
• コアフローの場合に従来のレベル測定よりも有利
• 橋や煙突の形成があっても信頼性のある重量キャプチャ
• サイロの既存のストラット構造に取り付けネジでコスト最適化された取り付け
• 設置のためにプラントを空にしたり再構築したりする必要はありません
• サイロの下部構造での圧縮、伸長、またはせん断を測定
• セラミックで曲げ棒に接続された2つの半導体ひずみゲージを使用
• ハーフブリッジ接続が温度ドリフトを補償
