抵抗性: 120, 350, 700, 1,000 Ohm
... LYシリーズは、一方向だけのひずみ測定用のセンサです。 LY1,LY2,LY4,LY5,LY6,LY7,LY8タイプのひずみゲージには、様々な幾何学的形状とサイズがあり、鉄鋼やアルミニウム(もしくは顧客仕様の被計測物材料)に適合した温度応答で利用できます。ひずみゲージ(SG)は120,350,700,1000Ωの公称(定格)抵抗値で利用可能です。 計測グリッドはコンスタンタンでできており、計測グリッドを保持している材料はポリイミドです。 HBMの製品には幅広い品揃えがありますが共通点は、HBMのYシリーズひずみゲージの素晴らしい特長ともいえる以下の3点です: · ...
HBM Test and Measurement
抵抗性: 175 Ohm - 6,000,000 Ohm
ゲージ率(k): 1.86 unit - 2.2 unit

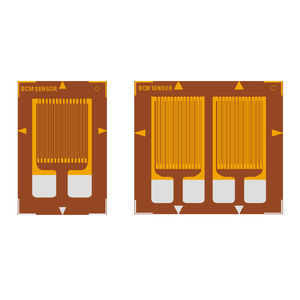

... BCMセンサーのリニアストレインゲージは、ベンディングビームの動作原理を採用した精密力変換器の製造用に特別に開発されたものです。この特殊な用途のために、リニアストレインゲージは温度とクリープを補償し、要件に応じてカプセル化またはオープンフェイスのいずれかを選択することができます。 カルマゲージは、有効弾性率補償（EMC）付きで製造することが可能である。EMCゲージを使用することで、補正抵抗が不要になり、感度補正が可能になるため、低コストな力変換器の製造に多く使用されています。 クリープ補正には、18種類のクリープコードがあります：「N10、N9、N8、...、O、...、P5、P6、P7″です。N10」は最もネガティブなクリープコードで、「P7″」は最もポジティブなクリープコードです。O ...
抵抗性: 175 Ohm - 6,000,000 Ohm
ゲージ率(k): 2.03, 2.1 unit
... BCM SENSOR 直線型ひずみゲージは、ベンディングビーム方式の精密力変換器を製造するために開発されました。BCM SENSORのリニアストレインゲージは、温度補償とクリープ補償が施されており、要求に応じて封入型と開放型の2種類があります。 カルマゲージは実効弾性率補償（EMC）付きで製造することができます。EMCゲージは、低コストの力変換器を製造する際に多く使用されています。EMCゲージを使用することで、補償抵抗を使用せず、感度補償を実現できるからです。 クリープ補正には18種類のクリープコードがあります。"N10、N9、N8、・・・、O、・・・、P5、P6、P7」の18種類である。N10 ...
抵抗性: 4 kOhm
ゲージ率(k): 150 unit
... モデルSE206は、ハーフブリッジ型のピエゾ抵抗センサダイで、ゲージ率が150と高く、数マイクロストレインまでの低レベルのひずみ測定用に特別に設計されています。その典型的な用途は、ステンレスやセラミックで作られた丸い形状の圧力ダイアフラム上に、2個のSE206を接着して、ホイートストンブリッジ回路を形成し、圧力を測定することである。また、このセンサーダイの典型的な接着方法は、ガラスボンディングプロセスである。 SE206センサダイは、BCM SENSOR社の金属箔ひずみゲージのGB(BL)パターンと同様に、2つのピエゾ抵抗器が互いに並んで配置されている。そのため，このセンサダイは，例えば，逆曲げ梁に貼り付けて圧縮力や引張力を測定するなど，力の測定にも使用することができる。 SE206は、MEMSプロセスにより製造されているため、小型（1.5mm ...
... 製品詳細
L-Cellは既存のサイロへの後付けに最適です。従来のレベル測定が望ましい結果を達成しない場合に、再現可能な質量測定を行います。測定セルは、フレームサイロ内のバルク材料および液体の質量を記録するために使用されます。測定セルは、サイロの上部でのレベル測定に対して特に優れた利点を持っています。サイロ内でコアフローが発生する場合、つまり、バルク材料が排出口の上の領域でのみ動いている場合です。結果として、ブリッジまたは煙突の形成が起こります。L-Cellは重量を確実にキャプチャします。さらに、L-Cellはコスト最適化されたソリューションであり、サイロの既存のストラット構造に直接取り付けネジで取り付けられます。このためにプラントを空にしたり再構築したりする必要はありません。
機能
充填または排出中に、サイロの下部構造で圧縮、伸長、またはせん断が発生します。この経路の変化はL-Cellによってキャプチャされ、質量はトランスデューサーを介して評価されます。センサーは、セラミックで曲げロッドに接続された2つの半導体ひずみゲージで構成されています。2つの半導体ひずみゲージがハーフブリッジで接続されているため、半導体で通常の温度ドリフトが補償されます。
オプション
- ADAM
抵抗性: 5,000 Ohm
... バウンダブル光ファイバーひずみゲージ -5 000 ...+5 000 µm/m - ファイバブラッグ格子ひずみゲージ - ガラス繊維強化プラスチック製 - 取り扱いと設置が非常に簡単 - 監視対象構造物に接着可能 - 完璧な荷重伝達 - 繰返し疲労に対する高い耐性 - 本質的に爆発しない ...
SCAIME
抵抗性: 10 Ohm - 169 Ohm
ゲージ率(k): 2.2, 2 unit
... 材質は純ニッケル箔/コンスタンタン箔 アプリケーション:。ロードセルの感度の温度compenstionのために使用される、非直線性を整流しなさい 機能。シングルリニアパターン。 起源。厦門、中国 製品特徴 RNFシリーズは純ニッケル箔（TCR：5500 PPM/℃）を使用しており、ロードセルの感度の温度補償に使用できます。 ...
Xiamen Loadcell Technology Co.,Ltd.
抵抗性: 175 Ohm - 1,000 Ohm
ゲージ率(k): 1.9 unit - 2.2 unit
... デュアルリニアグリッド、特殊なポリマーフィルムベーキング材料付きコンスタンタンホ イル温度範囲:-30°C～150°C [-22°F～302°F] ゲージ係数:2.0～2.15 ひずみ制限:2.0% STCコード使用可能:味方鋼用 11、23: 合金アルミニウム、16: オーステナイト系ステンレス鋼 ...
抵抗性: 120 Ohm
ゲージ率(k): 2 unit
Kyowa Electronic Instruments Co.
... アプリケーション -スチールひずみモニタリング -コンクリートひずみ測定 -駆動および退屈パイルストラットおよびサポートシステム -地下および深部掘削監視 機能 -アーク溶接可能な設置 -防水構造 -取り外し可能なコイル ＆ マグネット -安定した周波数 信号出力 -温度読み取り -ステンレス構造-長期監視プロジェクトに最適 ...
Dong-A Geovan Co.,Ltd
... DEMEC変形計とは？ DEMEC変形計は、取り外し可能で、高精度で再現性のある直線変形と変位を測定する装置です。 特長 アナログ版とデジタル版があります。 人間工学に基づいた設計で軽量なため、測定作業が容易です。 幅広い測定ベース（50mmから2,000mmまで） 熱膨張係数が小さく（長さで約10 -6 K -1、鋼鉄の10分の1）、精密機械装置に使用されるインバーバーで構成されています。 高精度と高分解能（最大± 3 * 10 -6 マイクロひずみ） 製品概要 変形計は、円錐形の先端を備えた2つのヘッドを取り付けたインバー・バーで構成され、ヘッドの一方は固定され、もう一方は特殊なナイフを中心に一定量自由に回転します。測定器の円錐状の先端は、付属のテンプレートを使って、検査対象の構造物に適切な接着剤で貼り付けられた特殊ステンレス鋼ベンチマークの小穴に位置決めする必要があります。マイクロメータに表示される測定値は、変形によるベンチマークの動きから生じる回転ヘッドの動きを示しており、初期ゼロ値と比較する必要があります。コンクリートや石積み構造物の線形変形を測定するための高精度の測定器で、幅広い測定ベース（50～2,000 ...
BOVIAR SRL
抵抗性: 120, 350 Ohm
ゲージ率(k): 1.86 unit - 1.98 unit
... BABシリーズ箔ひずみゲージは、ガラス繊維強化ポリイミド裏打ちのカルマ合金から製造されています。従来のコンスタンタン合金と比較して、Karma合金は-20～+250℃の温度範囲でほぼ直線的な熱出力を示します。特殊なバッキングにより、長期的には-269...+250℃、短期的には+350℃まで優れた絶縁性を発揮します。これらのストレインゲージは、保護ポリイミドフィルムで完全に覆われ、高温用リード線で供給されます。 ...
抵抗性: 120 Ohm - 1,000 Ohm
... ワイヤレスひずみSenSpot™センサは、構造物の健全性をリアルタイムかつ長期的に監視する画期的な技術です。 SenSpot™ストレインゲージは、Resensys独自のセンシング、スケジューリング、超低消費電力同期技術を使用しています。SenSpot™は10年以上メンテナンスフリーで動作するように設計されています。設置後、SenSpot™の全使用期間中、校正や電池交換などのメンテナンスは不要です。 ひずみスパイク検出（カスタマイズ可能） ひずみスパイクをトリガーに高サンプリングレートで瞬時にデータ送信： - ...
Resensys
... コンクリートの素材感を活かしたストレインゲージ コンクリート、モルタル、岩石などの表面のひずみを測定するためのひずみゲージです。 線状のひずみゲージにポリエステル樹脂またはステンレス鋼の裏打ちをしたものです。裏面がステンレス製のものは、長期間の測定に適しています。裏面がステンレスであるため、コンクリート表面からの水分の浸入による絶縁抵抗の低下を防ぐことができます。土木用ストレインゲージは、岩石、モルタル、鉄、コンクリートなどの測定に最適です。使用温度は-20°Cから+80°Cまで。ひずみ限界は2％（20000×10-6ひずみ）。市民用ストレインゲージの長さは10mmから90mmまで。 ...
抵抗性: 60 Ohm - 5,000 Ohm
... 花海箔抵抗ひずみゲージは、主に基板、感応格子、接着剤、保護層から構成されています。厚さ0.005mmの金属箔でエッチングされています。感応グリッドは非常に薄く、部品表面の変形をよりよく反映させることができます。そのため、測定精度が高い。60-5000Ωのひずみゲージはカスタマイズ可能で、各種計量器、工業用力計測、応力分析・試験、高温溶融圧力センサーなどに広く使用されています。 ...
抵抗性: 60, 1,000, 120, 350 Ohm
... 一般用単結晶標準ひずみゲージ 主な特長 FLABシリーズ RoHS2指令対応 タイプシングルエレメント、一般用 ゲージ抵抗：60、120、350、1000Ω ゲージ長: 0.3、0.5、1、2、3、5、6、10、30mm 動作温度 -196～+150°C 特殊プラスチック裏打ち FLABシリーズ標準ストレインゲージについて このシリーズのひずみゲージは、鉛フリーはんだを使用しています。鉛フリーはんだは疲労寿命を短くするという問題を克服するために、独自のゲージパターンと特殊なプラスチック裏打ちが開発されました。ゲージリードの接続に鉛フリーはんだを使用することにより、この構成のひずみゲージは従来のひずみゲージと同等の疲労寿命を示しています。 また、裏打ち材に特殊プラスチックを使用することにより、使用温度範囲を-196〜＋150℃に改善しました。計装用リード線は、鉛フリーはんだを使用し、使用条件に応じた各種タイプを用意しています。 RoHS2指令に適合し、CEマーキングが標準仕様となっています。 温度補償材料 11: ...
Althen sensors
... 光ファイバひずみ検出ケーブル、余分な堅牢、中央の金属管、金属装甲ワイヤー、構造 PA 外側シース、光ファイバ1 個、ひずみ範囲は最大 1% (10000 µstrain)。 説明 コンパクトな設計、優れた柔軟性、小さな曲げ半径 メタルチューブ、中央、超小型、1つのひずみロックされた光ファイバー、密閉された 外側シース、堅牢な、耐摩耗性、ハロゲンフリー、優れたひずみ伝達のための構造 高いひずみ感度 優れた 齧歯類の保護 高い耐薬品性の高い 横方向の水密性の 高い引張強度と耐衝撃性 ...
... コンクリート硬化過程の力を測定するために設計されたひずみゲージバー。 モデルと用途 A1およびA2バージョンは、鉄筋に溶接することを目的としています。どちらも機械的には同じです： A1モデル：スチール製。 A2モデル：ステンレス製。 A3バージョンはコンクリートに埋め込むように設計されており、鉄筋の代わりに直接測定ポイントとして機能します。 統合モニタリング これらのストレインゲージロッドは、コンクリート構造物の機械的応力と熱変化の両方を監視するため、温度プローブと組み合わせて設置されることがよくあります。 ...
... 機械式ひずみゲージは、コンクリートや鉄骨構造物の長さ変化を測定するために使用されます。 試験セットには、デジタルゲージ分解能0.001 mmの伸び計、標準棒、校正棒、データムディスク50枚、データムディスク用接着剤、キャリングケースが含まれています。 2種類のモデルがあります： - 100測定ベース - 300測定ベース - デジタルゲージ 0.001 mm分解能 - PC接続用シリアル出力（82-D1261/LINK付き） キャリングケース寸法300 x 400 x 110 mm 重量：約2.1 ...
