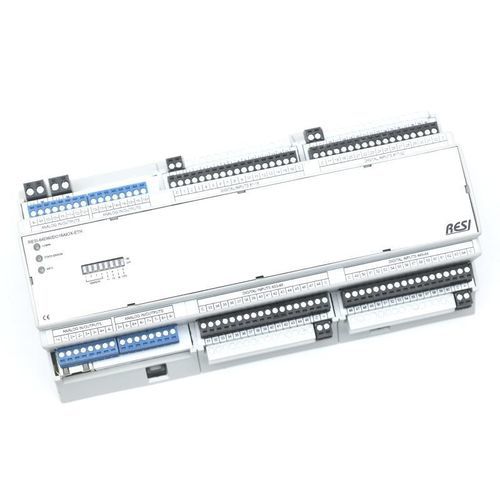

アナログ入出モジュール

デジタルModbusイーサネット

概要
当社のEAモジュールは、ビルオートメーション、産業オートメーション、インフラ用途向けに設計されています。幅は4 TE、8 TE、12 TE（合計I/O数により変動）で、標準キャビネットの45 mmカットアウトに適合し、あらゆる制御盤に取り付け可能です。

プロトコルとインターフェース
サポートされるインターフェースとプロトコル：

• RS485：ASCII + MODBUS/RTU（スレーブ）
• Ethernet：ASCII + MODBUS/TCP（サーバー）および MODBUS/RTU over Ethernet

構成
設定・パラメータ化には無償のRESIConfiguratorソフトウェアを使用できます。各製品には、完全なASCIIコマンド一覧と詳しい説明を含むMODBUSレジスタマップが付属します。

アナログおよびデジタル機能（製品群）
製品群には、デジタル入力、デジタル出力、ユニバーサルなアナログ入力または出力を備えたEAモジュールが含まれます。フラグシップモジュールはチャネルごとに異なる機能を選択可能です（チャネル別）：

• アナログ入力：0/2–10 V または 0/4–20 mA
• アナログ出力：0/2–10 V または 0/4–20 mA
• 抵抗入力：0–1 MΩ
• RTD入力：PT100、PT1000、NI1000（DIN43760）
• デジタル入力：無電圧接点または24 V DC

デジタルI/Oと出力
デジタル入力は最大48 V DCの直流信号に対応しています。デジタル出力は最大30 V DCの直流信号に対応しています。I/Oモジュールは独立電源を持つ出力グループを提供します（例：1モジュール上で12 Vと24 Vの出力を併設）。

診断および電流耐性
チャネルあたり最大700 mAの出力電流を持つEAモジュールは、熱的過負荷、短絡、開線、過電流検出などの豊富な診断機能を備えています。出力は短絡保護されています。RESI-Lxxx製品はチャネルあたり最大350 mAの出力電流を提供し、診断機能は限定的ですがコスト効率が高くなっています。

バリアント / 選択可能な構成
オプション例（抜粋）：

• EAsインターフェース：RS485：ASCII+MODBUS/RTUスレーブプロトコル、またはEthernet：ASCII+MODBUS/TCPサーバープロトコル
• EAsアナログ：4xAIOX、8xAIOX、16xAIOX（ユニバーサルなアナログ入出力：0/2–10 V、0/4–20 mA、RTD、DI）
• EAsデジタル：例）6xDE+6xDA（≤30 V DC、≤700 mA） — その他の組合せ：16xDE+15xDA、32xDE+30xDA、64xDE+60xDA、70xDE+66xDA 等

統合 / 運用
モジュールはNode-RED、NodeJs、Pythonを使用してメディア制御システムやIoTコントローラと連携して運用できます。広入力電源：12–48 V DC。

特性 / 技術仕様

• 製品シリーズ：EA Modules (EAs)
• 取付：標準筐体の45 mmカットアウトに適合
• 幅：4 TE、8 TE、12 TE（I/O数による）
• インターフェース：RS485（ASCII、MODBUS/RTU Slave）、Ethernet（ASCII、MODBUS/TCP Server、MODBUS/RTU over Ethernet）
• プロトコル：ASCII、MODBUS/RTU、MODBUS/TCP
• アナログ機能：I/O 0/2–10 V、0/4–20 mA；RTD：PT100、PT1000、NI1000（DIN43760）；抵抗入力 0–1 MΩ
• デジタル入力：最大48 V DC
• デジタル出力：最大30 V DC
• 最大出力電流（フラグシップモジュール）：チャネルあたり最大700 mA
• 最大出力電流（RESI-Lxxx製品）：チャネルあたり350 mA
• 診断機能：熱的過負荷、短絡、開線、過電流検出
• 供給電圧：12–48 V DC（広入力）
• 設定方法：RESIConfigurator；ASCIIコマンド一覧およびMODBUSレジスタマップ付属
