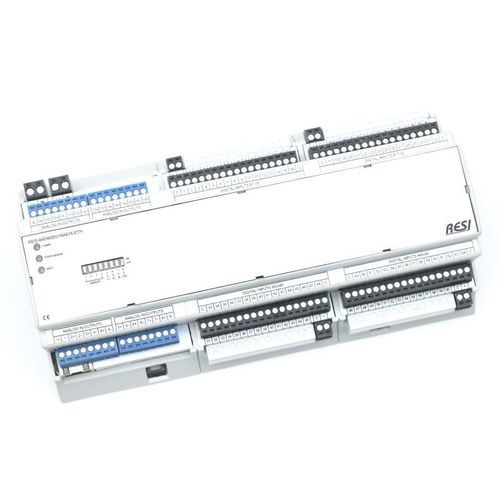

アナログ入出モジュール

デジタルRS-485イーサネット

概要
RESIのIOモジュールは、ビルオートメーション、産業オートメーション、インフラ用途向けに設計されています。幅は4 MU、8 MU、12 MUで提供され、標準的な45 mm盤面切欠きや一般的な配電盤に収まります。デジタル入力、汎用アナログI/O、リレー出力を組み合わせた構成で、さまざまなI/O要件に対応します。

インターフェースとプロトコル
2種類のインターフェースを用意しています：

• RS485インターフェース（MODBUS/RTU Slaveプロトコル）
• Ethernetインターフェース（MODBUS/TCP Serverプロトコル）

全モジュールは、メディア制御システムやIoTコントローラ（Node-RED、NodeJs、Python）との統合用に簡易なASCIIコマンドプロトコルも提供します。Ethernetモデルは必要に応じてMODBUS/RTU over Ethernetもサポートします。

設定
無償のRESIConfiguratorソフトウェアでモジュールのパラメータ設定と試験が可能です。各ユニットには完全なASCIIコマンド一覧と詳細説明付きのMODBUSレジスタ表が付属し、迅速な立ち上げを支援します。

I/Oの種類と機能
本製品群には以下のモジュールが含まれます：

• 汎用アナログ入力または出力（チャネル毎に設定可能）
• デジタル入力
• ACまたはDC用リレー出力

汎用アナログI/Oの特長
一部モジュールはチャネル単位で設定可能な汎用アナログI/Oを搭載し、各チャネルは次のいずれかに設定できます：

• アナログ入力：0/2–10 V または 0/4–20 mA
• アナログ出力：0/2–10 V または 0/4–20 mA
• 抵抗入力（0–1 MΩ）
• 温度センサ入力：PT100、PT1000、NI1000-DIN43760
• デジタル入力（無電圧接点または24 Vdc）

デジタル入力とリレー
デジタル入力は最大48 VdcのDC信号に対応します。リレー出力はForm A（常時開）でAgSnO2接点、定格最大6 Aです。スイッチング可能電圧は構成により異なり、30 Vdcまで、またはAC回路では250 Vacまで対応します。

オプション / バリエーション

• インターフェース：RS485（ASCII + MODBUS/RTU Slave）またはEthernet（ASCII + MODBUS/TCP Server）
• アナログI/Oバリエーション：4xAIOX / 8xAIOX / 16xAIOX（チャネル毎に0/2–10 V、0/4–20 mA、RTD、DIを選択可能）
• DI＆リレーの組合せ：例）32xDI（≤48 Vdc）+ 12xリレー（≤30 Vdc、≤250 Vac、≤6 A）；他のリレー数やDOを持つバリエーションあり

納品ドキュメント
各製品にはASCIIコマンド一覧、MODBUSレジスタ表、カタログ/製品添付資料（カタログページ、マニュアル、証明書）が付属し、統合と認証をサポートします。

仕様

• 製品ファミリ：RESI IO modules
• 典型的な幅：4 MU、8 MU または 12 MU
• 切欠き：45 mm 配電盤切欠きに適合
• インターフェース：RS485（MODBUS/RTU Slave）またはEthernet（MODBUS/TCP）
• プロトコル：MODBUS/RTU、MODBUS/TCP、ASCIIコマンドプロトコル
• 電源：広範囲 12–48 Vdc
• チャネル毎のアナログI/O：0/2–10 V、0/4–20 mA、抵抗（0–1 MΩ）、RTD（PT100、PT1000、NI1000-DIN43760）またはデジタル入力（無電圧接点 / 24 Vdc）に設定可能
• デジタル入力：最大48 Vdc
• リレー出力：Form A（常時開）、AgSnO2接点、最大6 A；構成により30 Vdcまたは250 Vacまで対応
• 参考例：RESI-32DI12RO4AIOX-SIO
• 参考価格（税抜）：484.50 EUR
• 設定および試験ソフトウェア：RESIConfigurator
