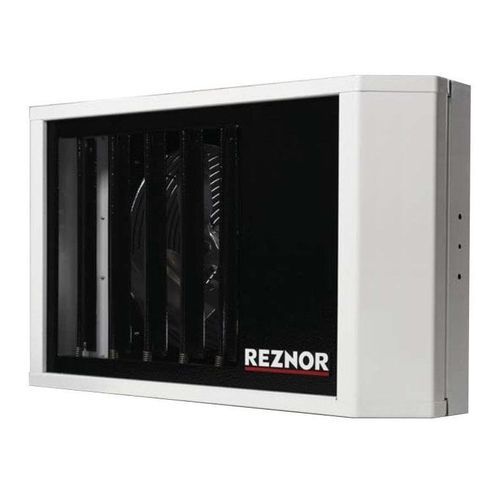

軸方向ファン Model H

天井取付け式空気循環用空気循環

概要
Reznor® のデストラティフィケーションファンは、高所にたまった暖気を占有床面へ循環させて温度の層化を低減し、暖房負荷を軽減するとともに居住者の快適性を向上させます。Model H は、設置高さの最大値が 25～60 ft（7.6～18.3 m）に対応する4サイズで提供され、概ね 10～60 ft（3～18 m）の空間に適しています。暑い時期には穏やかな気流を供給して冷房負荷や体感温度の低減に寄与します。

設計と設置
Model H は複数の取り付け方法に対応します：ねじ棒による二点吊り、垂直または傾斜取り付け用のReznor製サイドブラケット、気流を調整する前面方向ルーバー。制御配線、保守アクセス、安全な設置を容易にするための配慮が施されています。

標準機能と利点

• 既存の空間熱を占有レベルへ再配分し、暖房負荷を低減して建物のエネルギー性能を改善
• 暑熱期における居住者の快適性を高める空気移動を提供
• 床面へ空気を効果的に送り込むため、概ね 10～60 ft の高さを対象に設計
• 一般的な建物電気システムに対応 — 低電流の軸流ファンモーター
• サイドブラケットと前面方向ルーバーにより気流方向の調整が可能
• EPACT 準拠の軸流モーターにより省エネを実現
• 安全運転のための細目メッシュのファンガード
• 軽量設計で電源・制御の外部端子を備え、設置と保守を簡素化
• 天井に溶け込む控えめな外観でReznorユニットヒーターと調和

オプション機能

• 電圧オプション：120V/1ph、208V/1ph、230V/1ph、240V/1ph、277V/1ph
• 手動操作用の遠隔占有/非占有（入/切）スイッチ
• 最大5台までのゾーニング対応マルチユニットコントロール
• 必要時のみ運転する内部温度制御
• 単段サーモスタットによる単純な温度駆動制御
• ユニットヒーターとデストラティフィケーションの連携制御が可能な二段サーモスタット
• BACnet 接続可能なサーモスタットによる BMS 統合
• サーモスタット保護および取付けオプション

設置上の注意
統合ルーバーと方向付け可能なサイドブラケットにより、ラックや中2階などの障害物回りでも気流を的確に導くことができます。サイドブラケットは垂直・傾斜どちらの取り付けにも対応します。ユニットは軽量で、外部の電源・制御端子を備え配線および保守を簡素化します。

仕様 / 技術仕様

• 型式表示：Model H
• 利用可能サイズ：最大設置高さに基づく4サイズ（25～60 ft / 7.6～18.3 m）
• 推奨使用高さ：概ね 10～60 ft（3～18 m）に適合
• モーター種類：EPACT 準拠の軸流ファンモーター（低電流）
• 安全性：細目メッシュのファンガード
• 取付方法：二点吊り（ねじ棒）または垂直/傾斜取り付け用サイドブラケット
• 気流制御：本体前面の方向ルーバー
• オプション電圧：120V/1ph、208V/1ph、230V/1ph、240V/1ph、277V/1ph
• オプション制御：遠隔オン/オフスイッチ、マルチユニットゾーニング（最大5台）、内部温度制御、単/二段サーモスタット、BACnet 接続可能サーモスタット
