ライト光学センサー

検出用インライン移動式

短い説明

• 透過外観を測定するカメラベースのインラインセンサー
• 人間の知覚と相関する指標で透明性を定量化：Haze、ID Sharpness、ID Clarity
• 生産ラインの形状に合わせた短焦点／長焦点のバージョンを用意

概要

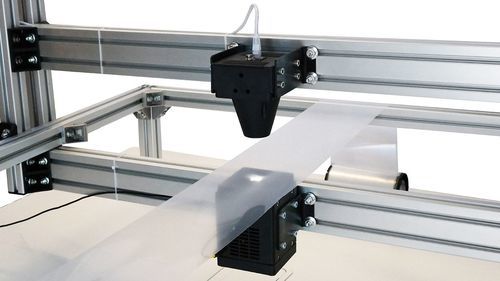

Rhopoint ID-Inlineは、シート状および3D透明材料の光学的外観を継続的に測定するカメラベースのインラインセンサーです。背面照明の参照グリーティクルと画像解析を用いて、試料による透過光の変化を定量化します。出力は人間の知覚指標にマッピングされ、必要に応じて従来のclarity/hazeスケールと整合可能です。

主な特徴

• Haze、ID Sharpness、ID Clarityを測定
• 材料越しに見た明るさを定量化する可視透過率（TID）レポート
• 短焦点（45 mm）と長焦点（170 mm）の2種類の焦点距離
• インライン取り付け用および大判シートや大型3D部品向けの検査ステーション用の構成
• 可動部がない設計のカメラと密閉照明により粉じん混入を低減
• 連続生産監視に適したサンプリング速度（最大3測定/秒）
• 8 mm ASTMプラテン使用時にASTM基準へ工場校正
• Rhopoint IDのラボ用ソフトウェア（ID-L）およびプロセス統合用TCP/IPクライアントに対応

Haze — 知覚 / 説明（表）
知覚 | 説明
No Haze | コントラストが高く、色が鮮やかで、輪郭が鮮明
Medium Haze | コントラストが低下し色はやや鈍くなるが、細部は鮮明に残る
High Haze | コントラストが悪く色が平坦に見え、輪郭があいまいで細部が失われる

Sharpness / Clarity — 注記

• ID Sharpnessは試料越しに見た対象のディテール／鮮明さを定量化し、従来のclarityより高い測定分解能を提供します。
• ID Clarityは8 mmアダプタ使用時に球面型clarity/haze計と互換性のある従来型のclarity値を報告し、既存データとの相互運用性を確保します。
• 異方性Sharpness（方向依存の鋭さ）はID-Lで測定可能で、方向依存のテクスチャや加工不良を検出します。

ソフトウェアと統合

• ID-Lラボソフトウェア：最大5台のIDセンサーを接続して画像、バッチ統計、トレンドグラフを収集します。
• TCP/IPクライアント：構成により1センサーあたり最大約10測定/秒で、最大10台のID-Inlineユニットをプロセス制御/SAPシステムに統合可能です。

用途

• ブロー・キャストフィルム生産（オンライン幅方向測定；多点またはトラバースセンサー）
• シートプラスチックおよびガラス（インラインまたは特注検査ステーション）
• PETボトル、ラベル、トレーなど、クラリティやヘイズが重要な製品
• チューブ、パイプ、大型3D透明部品（検査ステーション構成）
• 自動車用フロントガラス、大判シート検査および産業用透明度品質管理

測定方法の概要
機器は高コントラストの参照グリーティクルを背面照明します。カメラは透過光の変化を定量化し、画像解析によりHaze、ID Sharpness、ID Clarityの各指標を抽出、これらは人間の知覚や適用時には8 mmプラテンを用いたASTM測定値と相関します。

技術仕様

• Brand: Rhopoint Instruments
• Model: Rhopoint ID-Inline
• Retailer item id (site): A3100-100
• Availability: In stock
• Versions: Short focal distance (45 mm); Long focal distance (170 mm)
• Measurement parameters: Haze, ID Sharpness, ID Clarity, Visible Transmittance (TID)
• Compatibility: ASTM D1003 equivalence for clarity/haze when using 8 mm ASTM platen
• Software: ID-L (up to 5 units), TCP/IP client (up to 10 units)
• Sampling rate: Up to 3 measurements per second (typical inline sampling)
• Illumination: Sealed backlit reference graticule (no moving parts)
• Typical sample types: Plastic films (cast, blown), PET bottles, sheeted plastics, glass sheets, tubes, large 3D transparent parts
• Calibration: Factory calibrated to ASTM standards for quantitative matching
