測定装置用サポート

製品概要

• Rhopoint の DIN、ASTM、AFNOR、ISO、BS 規格のフローカップで使用可能なスタンド
• 適合証明書付きで供給

説明
Rhopoint のフローカップは、キャリブレーションされたオリフィスを通る流下時間を測定して、塗料、インク、バニッシュ類などの動粘度を評価します。本スタンドはカップを安定して保持し、再現性のある時間計測を可能にします。流下時間（秒）は較正データまたは粘度計算機でセンチストークス（cSt）に変換できます。

粘度とは？
粘度は流体の流れに対する抵抗であり、層間の内部摩擦を表します。標準オリフィスを通す流下時間を測定することで、相対的な動粘度値（秒）が得られ、cSt に換算可能です。

使用方法と互換性

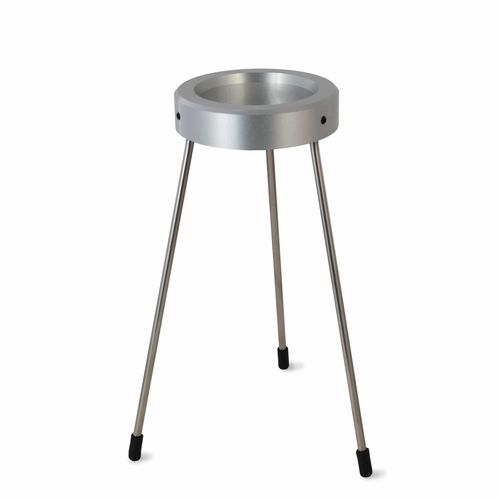

粘度フローカップスタンド RL-A-FC-STAND は Rhopoint の DIN、ASTM、AFNOR、ISO、BS 規格のフローカップ用に設計されています（カップは別売り）。カップを固定して繰り返し可能な計測を実現し、適合証明書が付属します。

製品 / フローカップ（抜粋）

• BS FLOW CUP — BS 3900 (1971) Old Specification (B2) — RL-A-FC-PTA6/B2 — オリフィス 2.38 mm (0,09”) — 粘度範囲 38–71 cSt — 流下時間 30 s–300 s
• BS FLOW CUP — BS 3900 (1971) Old Specification (B3) — RL-A-FC-PTA6/B3 — オリフィス 3.17 mm (0,12”) — 粘度範囲 38–147 cSt — 流下時間 30 s–300 s
• BS FLOW CUP — BS 3900 (1971) Old Specification (B4) — RL-A-FC-PTA6/B4 — オリフィス 3.97 mm (0,16”) — 粘度範囲 71–455 cSt — 流下時間 30 s–300 s
• BS FLOW CUP — BS 3900 (1971) Old Specification (B5) — RL-A-FC-PTA6/B5 — オリフィス 4.76 mm (0,19”) — 粘度範囲 299–781 cSt — 流下時間 30 s–300 s
• BS FLOW CUP — BS 3900 (1971) Old Specification (B6) — RL-A-FC-PTA6/B6 — オリフィス 7.14 mm (0,28”) — 粘度範囲 781–1650 cSt — 流下時間 30 s–300 s
• DIN FLOW CUP — DIN 53211 (2 mm) — RL-A-FC-DIN2 — オリフィス 2.00 mm (0,08”) — 粘度範囲 5–30 cSt — 流下時間 25 s–150 s
• DIN FLOW CUP — DIN 53211 (4 mm) — RL-A-FC-DIN4 — オリフィス 4.00 mm (0,16”) — 粘度範囲 112–685 cSt — 流下時間 25 s–150 s
• DIN FLOW CUP — DIN 53211 (6 mm) — RL-A-FC-DIN6 — オリフィス 6.00 mm (0,24”) — 粘度範囲 550–1500 cSt — 流下時間 25 s–150 s
• DIN FLOW CUP — DIN 53211 (8 mm) — RL-A-FC-DIN8 — オリフィス 8.00 mm (0,31”) — 粘度範囲 1200–3000 cSt — 流下時間 25 s–150 s
• FORD FLOW CUP — ASTM D1200 No.1 — RL-A-FC-ASTM1 — オリフィス 2.10 mm (0,08”) — 粘度範囲 10–35 cSt — 流下時間 55 s–100 s
• FORD FLOW CUP — ASTM D1200 No.2 — RL-A-FC-ASTM2 — オリフィス 2.80 mm (0,11”) — 粘度範囲 25–120 cSt — 流下時間 40 s–100 s
• FORD FLOW CUP — ASTM D1200 No.3 — RL-A-FC-ASTM3 — オリフィス 3.40 mm (0,13”) — 粘度範囲 49–220 cSt — 流下時間 30 s–100 s
• FORD FLOW CUP — ASTM D1200 No.4 — RL-A-FC-ASTM4 — オリフィス 4.10 mm (0,16”) — 粘度範囲 70–370 cSt — 流下時間 30 s–100 s
• FORD FLOW CUP — ASTM D1200 No.5 — RL-A-FC-ASTM5 — オリフィス 5.80 mm (0,23”) — 粘度範囲 200–1200 cSt — 流下時間 30 s–100 s
• ISO/ASTM FLOW CUP — BS EN ISO 2431 / ASTM D5125 (3 mm) — RL-A-FC-ISO3 — オリフィス 3.00 mm (0,12”) — 粘度範囲 7–42 cSt — 流下時間 30 s–100 s
• ISO/ASTM FLOW CUP — BS EN ISO 2431 / ASTM D5125 (4 mm) — RL-A-FC-ISO4 — オリフィス 4.00 mm (0,16”) — 粘度範囲 35–135 cSt — 流下時間 30 s–100 s
• ISO/ASTM FLOW CUP — BS EN ISO 2431 / ASTM D5125 (5 mm) — RL-A-FC-ISO5 — オリフィス 5.00 mm (0,20”) — 粘度範囲 91–325 cSt — 流下時間 30 s–100 s
• ISO/ASTM FLOW CUP — BS EN ISO 2431 / ASTM D5125 (7 mm) — RL-A-FC-ISO7 — オリフィス 6.00 mm (0,24”) — 粘度範囲 188–684 cSt — 流下時間 30 s–100 s
• ISO/ASTM FLOW CUP — BS EN ISO 2431 / ASTM D5125 (8 mm) — RL-A-FC-ISO8 — オリフィス 8.00 mm (0,31”) — 粘度範囲 600–2000 cSt — 流下時間 30 s–100 s
• AFNOR FLOW CUP — NF T30-014 (2.5 mm) — RL-A-FC-AFNOR/2.5 — オリフィス 2.50 mm (0,10”) — 粘度範囲 5–140 cSt — 流下時間 30 s–100 s
• AFNOR FLOW CUP — NF T30-014 (4 mm) — RL-A-FC-AFNOR/4 — オリフィス 4.00 mm (0,16”) — 粘度範囲 50–1100 cSt — 流下時間 30 s–100 s
• AFNOR FLOW CUP — NF T30-014 (6 mm) — RL-A-FC-AFNOR/6 — オリフィス 6.00 mm (0,24”) — 粘度範囲 510–5100 cSt — 流下時間 30 s–100 s
• AFNOR FLOW CUP — NF T30-014 (8 mm) — RL-A-FC-AFNOR/8 — オリフィス 8.00 mm (0,31”) — 粘度範囲 700–11500 cSt — 流下時間 30 s–100 s
• FRIKMAR FLOW CUP — DIN 53211 (2 mm) — RL-A-FC-FRIKMAR/2 — オリフィス 2.00 mm (0,08”) — 粘度範囲 15–30 cSt — 流下時間 25 s–150 s
• FRIKMAR FLOW CUP — DIN 53211 (4 mm) — RL-A-FC-FRIKMAR/4 — オリフィス 4.00 mm (0,16”) — 粘度範囲 112–685 cSt — 流下時間 25 s–150 s
• FRIKMAR FLOW CUP — DIN 53211 (6 mm) — RL-A-FC-FRIKMAR/6 — オリフィス 6.00 mm (0,24”) — 粘度範囲 550–1500 cSt — 流下時間 25 s–150 s
• FRIKMAR FLOW CUP — DIN 53211 (8 mm) — RL-A-FC-FRIKMAR/8 — オリフィス 8.00 mm (0,31”) — 粘度範囲 1200–3000 cSt — 流下時間 25 s–150 s

技術仕様

• 材質：アルミ合金；該当する場合はステンレス製オリフィス
• 品目コード：9027 8091
• 重量：200–300 g（モデルにより異なる）
• 互換性：Rhopoint の DIN、ASTM、AFNOR、ISO、BS 規格のフローカップ用に設計
• 供給：適合証明書付きで供給
• 製造元 / ブランド：Paintlab
• SKU：RL-A-FC-STAND
