摩擦試験機 UFT

ピール比較ピール

製品概要

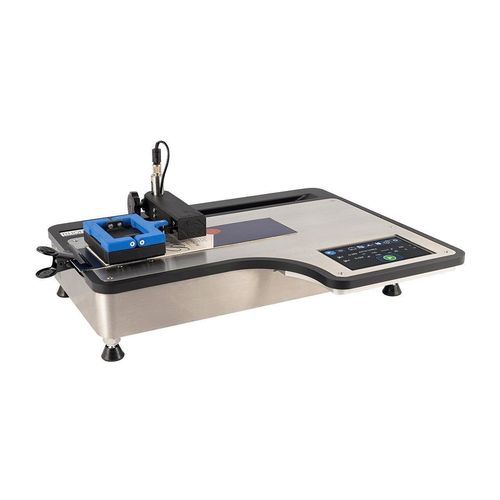

Universal Friction Tester（UFT）はRhopoint Instruments製の卓上型装置で、静的および動的摩擦係数（COF）の迅速かつ再現性の高い測定を行います。剥離（peel）、引裂（tear）、シール／シール強度試験に対応し、ISO、ASTM、FINATなどの試験法をプリロード、カスタム試験の作成・保存が可能です。

主な特長

• 静的・動的COFを測定（速度：100～1200 mm/min、距離：最大200 mm、ユーザー設定可）
• 自動かつ再現性のあるスレッド（sled）配置とユーザー設定の保持時間（0～90 s）で高い静的COF再現性を実現
• 90°/180°剥離、T‑peel、引裂、複数のシール強度試験用アタッチメントを装備
• スレッドとロードセルを固定接続し、プーリーやコードによる誤差を排除
• 直感的なタッチスクリーン操作、オプションのUFT Labソフトでグラフ/統計解析やPDFレポート作成が可能
• オプションの着脱式加熱ベッドは最大120°C（240 Vまたは115 V）に対応

利点

• スレッドの自動配置により操作員依存性を低減し、静的COFのばらつきを抑制
• 保持時間の設定により粘着性フィルムのブロッキング影響を制御
• 力のグラフトレース取得により基材・コーティングのフィンガープリント化やロット比較が可能

対応試験種

• 静的および動的COF試験（速度・距離のユーザー設定可）
• 剥離試験：T‑peel、90°剥離、180°剥離（FINAT/FTM方式対応）
• 引裂試験：トラウザーティア（trouser tear）等の基材強度試験
• シールの完全性およびシール強度試験（ASTM F88対応）

付属アクセサリ（オプション含む）

• HAN-B6060-010 — UFT摩擦テンプレート（ボード）：63.5 x 63.5 mm
• HAN-B6060-011 — UFT摩擦テンプレート（フィルム）：63.5 x 148 mm
• HAN-B6060-012 — UFT剥離・シール強度テンプレート：25 x 200 mm
• HAN-B6060-013 — UFT引裂テンプレート：50 x 175 mm
• HAN-B6060-014 — UFTシール強度テンプレート2：15 x 200 mm
• HAN-B6060-015 — UFTシール強度テンプレート3：25.4 x 200 mm
• RL-B80-001 — 汎用ローラーカッター（ダイ必要）
• RL-B-CUTTER/FRICTION — 紙器・ボード用カッターダイ
• RL-B-CUTTER/FRICTION-PLAST — プラスチック用カッターダイ
• HAN-A6060HEATBED — 最大120°C着脱式加熱ベッド（240 V）
• HAN-A6060HEATBED/115V — 最大120°C着脱式加熱ベッド（115 V）

同梱アクセサリ

• 90°/180°剥離アタッチメント
• 引裂試験アタッチメント
• シール試験用アタッチメント（複数）
• 試料固定用マグネットおよび試料クランプ2個
• 100 g校正確認用分銅および校正用アタッチメント（金具付）
• トレーサブルな校正証明書

ソフトウェアとレポート
オプションのUFT Labソフトウェアは、グラフィックトレース、統計処理、マスター/リファレンス重ね合わせによるロット比較、カスタムヘッダーおよび顧客ブランディング対応のPDFレポート機能を提供します。

用途
印刷包装、プラスチックフィルム、箔、ラベル、紙箱、紙、繊維および類似基材で、COF、剥離、引裂、シールの完全性が品質管理上重要な用途に適しています。

仕様

• ブランド：Rhopoint Instruments
• モデル：Universal Friction Tester (UFT)
• 分解能：0.1 g / 0.001 COF
• 精度：0.5 g
• スレッド重量：標準200 g（その他はオプション）
• 速度：100–1200 mm/min（調整可）
• 保持時間：0–90 秒（調整可）
• 試験距離：最大200 mm（調整可）
• ロードセル容量：30 N
• 電源：110/240 V、50/60 Hz
• 装置寸法（H x W x D）：160 x 400 x 330 mm
• 本体重量：6.5 kg
• 梱包総重量：10 kg
• オプション加熱ベッド：最大120°C（240 Vまたは115 V）
• 対応規格：ISO 8295, ASTM D1894, TAPPI T549, ASTM D2534, ASTM D3330, FINAT FTM1/FTM2/FTM3/FTM21, ASTM F88
