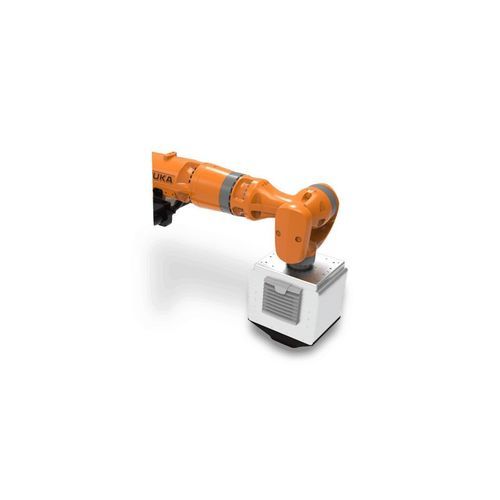

外観測定システム RoboTAMS

自動ロボット式部品

概要
RoboTAMSは、自動車塗装仕上げおよび関連する産業用途向けに設計された自動化された総合外観測定システムです。表面の外観に対する人間の知覚をモデル化し、視覚評価と高い相関を持つ客観的なパラメータを提供して、外観品質と調和の一貫した評価を可能にします。

主な特徴

• 生産ラインおよび試験室での塗装外観測定向けに設計
• 非接触の光学測定
• インライン統合またはオフライン測定セルへの設置が可能
• 高速キャプチャ（< 2 秒）
• 25 x 14 mm の視野と高い空間分解能（32 µm/ピクセル）
• Ethernet (LAN) 通信およびSPC統合向けCSV出力

TAMS 技術と利点
Rhopoint TAMS技術は、人間の研究やOEMとの共同研究に基づくアルゴリズムを用いて視覚知覚をモデル化します。Sharpness、Waviness、Dimension、Contrast、Quality、Harmonyなどの理解しやすいパラメータを提供し、視覚検査の主観性を排除して品質管理、情報伝達および改善活動を支援します。

TAMS の知覚と視覚
TAMSは表面と反射画像の間で撮像焦点を切り替えることで人間の評価を模倣します。反射画像の歪みや画像転送特性を定量化してSharpnessとContrastを算出し、表面トポグラフィを解析してPhase Measurement DeflectometryによりDimensionを特定し、ショールーム視距離でのWavinessを評価します。これらの派生パラメータから算出されるQualityおよびHarmonyは人間の視覚と相関します。

主な用途

• 自動車外装トップコートの評価
• 生産ラインのインライン検査およびオフライン測定セル
• 塗料、コーティングおよび部品・アセンブリの外観分析
• 隣接パネル間の調和チェックや画像形成特性の評価

データシート / ドキュメント
RoboTAMSのデータシートおよびマニュアルは複数言語で提供され、詳細な機器仕様、操作手順および適用ノートが含まれます。ダウンロードは製品ページまたはメーカーにお問い合わせください。

特長 / 技術仕様

• 装置名：RoboTAMS – Automated Total Appearance Measurement System
• 測定センサ：キャプチャと解析を統合した完全密閉ユニット
• 測定領域（視野）：25 x 14 mm
• キャプチャ時間：< 2 秒
• 空間分解能：32 µm / ピクセル
• 結果出力：CSV（Rhopoint TAMS結果と互換）
• 位置ずれ検出：あり
• 較正・フォーカスステーション：あり（装置チェックとフォーカス設定）
• 光学的汚染低減の組込みシステム：あり
• 接続 / 通信：LAN Ethernet（柔軟な接続オプション）
• 電源：24 V DC（最大電流 3 A）
• 取り付け：ロボット取り付け用の各種オプションあり
• Sharpness (S)：単位 S (%); 最小 0; 最大 100; 分解能 0.1; 再現性（短期）0.1 (SD); 再現性（長期）0.5 (SD); 測定手法：Optical Transfer Function
• Waviness (W)：単位 W; 最小 0; 典型最大 30; 分解能 0.1; 再現性 0.2 (SD); 再現性 1 (SD); 測定手法：Reflected Image Line Deformation Analysis; 相関：AUDI AG MDS Perception analysis
• Quality (Q)：単位 Q (%); 最小 0; 最大 100; 分解能 0.1; 再現性 0.8 (SD); 再現性 1 (SD); アルゴリズム：Sharpness & Wavinessを使用して算出; 相関：AUDI AG MDS Perception analysis
• Contrast (C)：単位 C (%); 最小 0; 最大 100; 分解能 0.1; 再現性 0.1 (SD); 再現性 0.3 (SD); 測定手法：Optical Transfer Function
• Dimension (D)：単位 D (mm) - 支配的構造サイズ; 最小 0.5 mm; 典型最大 8 mm; 分解能 0.1; 再現性 0.1 (SD); 再現性 0.4 (SD); 測定手法：Phase Measurement Deflectometry; 相関：AUDI AG MDS Perception analysis
• Harmony (H)：単位 H (H units); 最小 0; 典型最大 8.9; 分解能 0.1; 再現性 0.1 (SD); 再現性 0.4 (SD); アルゴリズム：Waviness & Dimensionを用いて算出; 相関：AUDI AG MDS Perception analysis
• Sharpness 要約：単位 S (%); 最小 0; 最大 100; 分解能 0.1; 再現性 0.1 (SD); 再現性 0.5 (SD); 測定手法：Optical Transfer Function
• 出力とワークフロー：高解像度画像取得、自動解析およびSPC向けCSVエクスポート；Rhopoint TAMSデータセットおよびレポートと互換
• 保証：機器登録により無償の延長保証オプションあり（メーカーの方針を参照）
