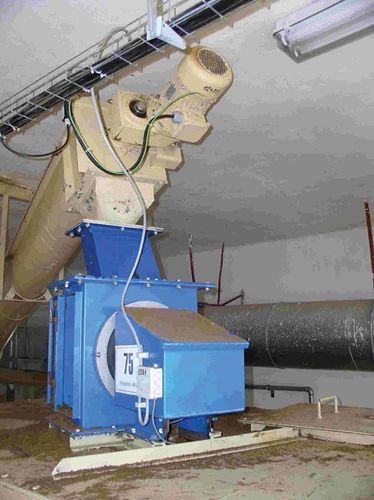

質量流量計 IFM30

固体用フランジ取り付けステンレススチール製

概要

• 可動部なし；検知素子はセンサハウジングに搭載
• 点検・保守用のアクセスドアを装備
• 1つの基本センサ設計で全ての計測レンジに対応
• 構造材：軟鋼（オプション：SS304、SS316、食品グレード）
• ATEXオプション対応：II2DおよびII3D（Zone 21、22）
• システム構成：IFM30センサ、IFP30検知プレート、IFH30ハウジング、WE302Dインテグレータ

用途

• バルク固体搬送システムにおける連続質量流量測定（ホッパー、シュート、空気輸送等）

製品説明
IFM30インパクト流量計は、試料が検知プレートに与える衝撃力を計測し、その力を質量流量に比例する信号に変換します。回転部を持たない構造により保守が簡素化され、固体取扱い設備での信頼性を向上します。ATEX認証部品を組み合わせることで、爆発危険環境（II2D/II3D、Zone 21/22）にも対応可能です。

システム構成部品

• IFM30インパクトセンサ
• IFP30検知プレート（300×300 mm）
• IFH30ハウジング
• 流量インテグレータ（型式 WE302D）

インパクト流量計 システム仕様
材質：軟鋼（オプション：SS304、SS316、食品グレード）
フランジ／膜：ゴム
ロードセル：標準アルミニウム；ステンレスまたはATEX仕様はオプション
電源：5–15 VDC（電子回路により安定化）
出力信号：100%荷重時 2 mV/V
ジャンクションボックス：ABS樹脂（型式 JBS）
寸法（プレート／ハウジング）：300 × 300 mm
保証：1年限定保証

入手可能な部品／例

• インパクトセンサ IFM30-MD3、容量 60 m3/h
• インパクトプレート IFP30-MD
• プレートハウジング IFH30-MD

技術仕様

• 材質オプション：軟鋼、SS304、SS316、食品グレード
• 可動部なし；検知素子はハウジングに搭載；点検用アクセスドア
• 複数の測定レンジに対応する汎用センサ設計
• Zone 21/22向けATEXオプション（II2D/II3D）
• 電源要件：5–15 VDC（安定化）
• 信号：フルスケール時 2 mV/V
• ロードセル：標準アルミ；ステンレス／ATEXはオプション
• ジャンクションボックス：ABS（型式 JBS）
• プレート／ハウジング寸法：300 × 300 mm
• 保証：1年（限定）
