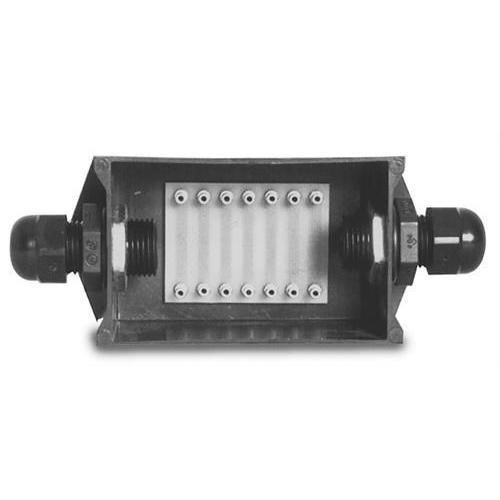

密閉容器付きケーブルジョイント EL214

耐水性プラスチック製強度センサー用

EL214

• トランスデューサー／ロードセル用ケーブルの完全でプロフェッショナルな接続（エピス）用に設計
• ケーブルコネクタからの湿気の侵入を防ぎ、ロードセルを保護
• キット内容：耐衝撃性プラスチック製スプライスボックス、液密ケーブルグランド、回路基板、PTFEスリーブ、予め計量されたポッティング剤、詳細な取扱説明書
• 信頼性のある電気接続のためのはんだ端子

EL214T

• EL214より大径のケーブルに対応；その他の寸法および性能仕様は同一
• はんだ端子

EL214 仕様
寸法 (L × W × H): 3.00 × 1.00 × 1.50 in
取り付けピッチ: 2.50 in
接続数: 7
ケーブル径: 0.187〜0.312 in
ポッティング硬化時間: 73 °F (23 °C)で約2時間

EL214T 仕様
寸法 (W × H × D): 3.00 × 1.00 × 1.50 in
取り付けピッチ: 2.50 in
接続数: 7
ケーブル径: 0.187〜0.312 in（より大径のケーブルに対応；最大0.480 in用の部品あり）
ポッティング硬化時間: エポキシ-ポリアミド樹脂は73 °F (23 °C)で2時間で硬化

部品

• 15485 - ケーブルスプライスキット、0.187〜0.312 in用
• 15486 - ケーブルスプライスキット、0.270〜0.480 in用

技術仕様

• 製品種別：トランスデューサー／ロードセルケーブル用EL214およびEL214Tスプライスキット
• スプライスボックス材質：耐衝撃性プラスチック
• 付属品：液密ケーブルグランド、回路基板、PTFEスリーブ、予め計量されたポッティング剤、詳細な取扱説明書
• 端子：はんだ端子
• 取り付けピッチ：2.50 in
• 外形寸法：3.00 × 1.00 × 1.50 in（EL214およびEL214T）
• 接続数：7
• 対応ケーブル径（EL214）：0.187〜0.312 in
• 対応ケーブル径（EL214T）：より大径のケーブルに対応；0.270〜0.480 in用の部品あり
• ポッティング硬化時間：約2時間（73 °F / 23 °C）；EL214T（エポキシ-ポリアミド）：73 °F (23 °C)で2時間
• 部品番号：15485 (0.187–0.312 in)、15486 (0.270–0.480 in)
