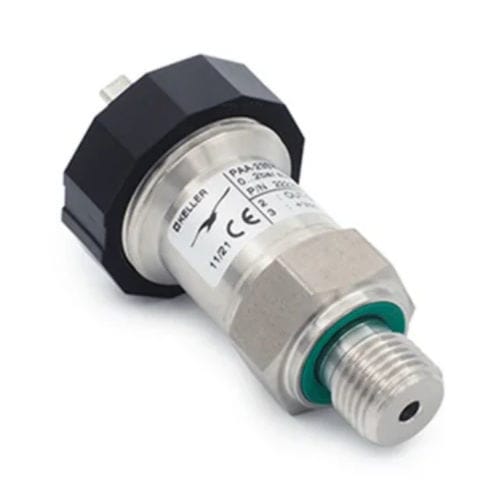

相対圧力トランデューサー 23SY 絶対ピエゾ抵抗型4-20 mA
お気に入りに追加する
商品比較に追加する
特徴
- 圧力タイプ
- 相対, 絶対
- 技術
- ピエゾ抵抗型
- 出力
- 4-20 mA, 0-10 V, 0-5V, 電流出力, 電圧出力, RS-232
- 電気接続
- M12コネクタ
- 供給電圧
- DC
- 設置
- ねじ式, フラッシュダイヤフラム型
- 流体
- ガス用, 液体用, ディーゼル用
- 材質
- ステンレススチール製, スチール製
- 保護レベル
- 本質安全, ATEX, EMC, IP65, IP67, IP68, IP66, IP54
- 応用
- プロセス, 食品産業用, 石油化学工業用, OEM用, 水処理用, 鉄道用, 製薬用途, ボイラー用, エンジン用, 冷凍回路用, クリーンルーム用, プラスチック産業用
- その他の特徴
- コンパクト, 精密, CE, OEM, 高速応答, 完全溶接, 経済的, メンブレン式分離器付, シリコンオイル充填
- 圧力範囲
最大: 1,000 bar
(14,503.77 psi)最少: 0 bar
(0 psi)- 精度
0.25 %
- 長期安定性
0.1 %, 0.2 %
- 動作温度
最大: 100 °C
(212 °F)最少: -40 °C
(-40 °F)
詳細
ライン23SY圧力トランスミッタは非常に低い温度誤差を持っています。
これは、温度範囲を1.5ケルビン（K）幅のフィールドに分割する温度センサーを含む追加回路によって達成されます。
各フィールドについて、ゼロTKとゲインTKの補正値は数学的モデルに基づいて計算され、追加回路にプログラムされます。
23SYシリーズの特長は、電磁界に対する卓越した堅牢性です。誘導磁界とサンドブラスト磁界に対するCE規格の限界値はファクター10を下回ります。
製品の特徴
測定原理 - 圧力
測定情報 - 圧力
検出タイプ - 連続測定
測定タイプ - 接触式
センサータイプ - ピエゾ抵抗シリコンセンサー
流体の特性 - 刺激性
信号入出力の詳細
全ての信号出力に対応 - 4...20 mA、0...10 Vdc、0...5 Vdc、0...4...5 Vdc
電気データ
逆極性保護 - なし
最大消費電流 - 0.02 A
絶縁抵抗 - >10 MΩ@300 V
動作電圧 - 8～32 Vdc (0～10 Vdc出力の場合は13～32 Vdc)
機械的データ
測定流体と接触する材質 - AISI 316L (1,4404) - ステンレス鋼
シール材 - FKM (VITON®) - フッ化ビニリデン共重合体
オイル充填 - シリコーンオイル
性能データ
初期化時間 - 5 ms
応答時間 - 5 ms
測定サイクル - 1,000万サイクル以上、25℃で0～100%フルスケール。
認証
海軍認可 - なし
食品/医薬品認証 - なし
EMC整合規格 - EN 61326 (産業用)
CE認証 - あり
低電圧整合規格 - EN 61010-1: 2010
---
