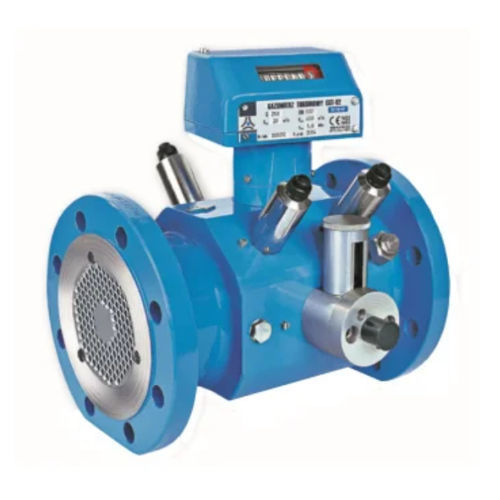

タービン式流量計 CGT-02

密度空気用DN200 - 8インチ

タービンカウンターの動作は、カウンターを通過するガス量とインペラの回転数の比例という考え方に基づいています。CGT-02は、メーター上部にある計数ユニットを作動させるために、機械的/磁気的伝達システムを使用しています。ここで、運転状態でのガス量が表示されます。 ベアリングの精度とすべての測定部品の精密な公差により、圧力損失を最小限に抑えることができます。さらに、流量整流器の適用もこの点で役立っています。測定カートリッジはメーター本体から分離されているため、フランジの不完全な位置合わせによる機械的ストレスから保護されます。カートリッジは完全に交換可能で、メンテナンスが容易です。 これらのメーターは、MID、ATEX、PEDなどの様々な認可に準拠し、EN12261規格に適合しています。構造はISO 9001のガイドラインに従い、ISO 9951 DIN 33800に適合しています。また、E2 - M2環境要件にも適合しています。 これらのメーターは、DN50からDN400までの異なるサイズで利用可能です。標準的な比率は1:20ですが、1:30のレンジアビリティバージョンを要求するオプションもあります。 カウンタCGT-02は、不正防止リード接点低周波パルスランスを標準装備しています。NAMURタイプの高周波パルスランチャーは最大4台まで追加可能です。 製品の特徴 検出タイプ - 連続測定 測定タイプ - 接触式 流れ方向 - 一方向 信号入出力の詳細 全ての信号出力に対応 - パルス、NAMUR 信号出力タイプ - パルス/周波数 デジタル出力機能 - ボリューム、Portata Volumetrica
