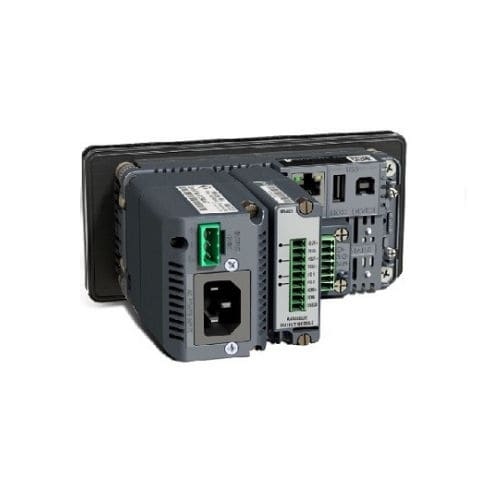

アナログ入出モジュール C500

RS485RS232プログラマブル ロジック コントローラ用

主なハイライトと機能 -8 I/O モジュール -AC電源 -アナログ出力モジュール -物理的なハードウェアのシール -RS232/RS232 モジュール -RS485/RS485モジュール -ステンレス製ダストカバー C500シリーズの柔軟性は、構成が簡単でインジケーターの背面にすっきりと接続できる幅広いモジュールとアクセサリーによって実現されています。2つのモジュールスロットがあり、インジケータに特定のインストールに必要な機能のみを装備することができます。 通信モジュール C500通信モジュールはすべて完全絶縁型であり、雷やサージの危険性があるアプリケーションや、通信ポートを追加する必要がある場合に推奨されます。 - M5201 RS232/RS232 - M5203 RS485/RS485) 入出力モジュール (M5301) C500インジケータは、最大8個のI/Oを装備することができます。これらのI/Oは電気的に絶縁されており、PLC†™に直接接続できるように設計されており、低電圧アクチュエータを直接駆動することが可能です。このモジュールには8つのデジタルI/Oポートがあり、最大入力電圧は30Vに制限されており、最大400mAまで駆動できます。 アナログ出力モジュール (M5401) アナログモジュールは、絶縁された（500V以上）4-20mAまたは0-10Vのアナログ出力を1つ提供します。1/65,000の分解能で最大400Hzの更新レートが可能です。M5301と同じ2つのデジタルI/Oも提供されます。PLCの入力に合わせたスケーリングが可能です。高速更新と高いD-A変換率により、滑らかな出力カーブを実現し、PLCでよりリアルな読み取りを可能にします（2.5msecステップ）。
