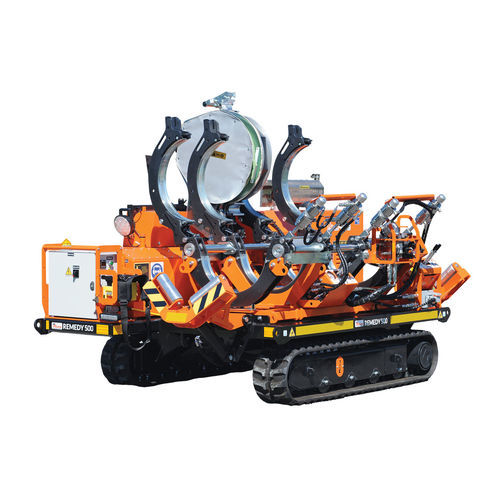

両端繋ぎ溶接機 Remedy 500 – V1

手動式床置型台車付き

概要
トラック式バットフュージョン溶接機 Remedy 500 – V1。PEおよびPP管の現場での高生産性溶接を目的に設計されたコンパクトな溶接機で、搭載17 kW発電機、履帯駆動、モジュラー構成により開水路および掘削内での作業に対応します。

主な特長

• 認証対応 - 手動溶接サイクルはISO 21307 High PressureおよびASTM F2620に準拠。Inspector 2.0によるデータロギングとクラウド保存／解析により溶接証明をサポートします。
• 長時間稼働 - 17 kWエンジンと40 L燃料タンクで最大13時間稼働、最大30%の勾配に対応可能です。
• 作業範囲 - HDPEおよびPP管のバットフュージョン φ200–500 mm（6”–20” IPS；6”–18” DIPS）に対応。
• 特許対応補助 - クランプのアシスト開放、油圧フライスおよび加熱板により作業負荷を軽減。リフティングバケットやオプションの荷役ウインチで整列と据え付けを迅速化します。
• 油圧クランプ（オプション） - クランプ固定を簡略化し、4番目のクランプを外して継手やフランジの溶接を可能にするキットを用意。
• リモコン - 最大100 mの無線制御により安全な移動と正確なポジショニングが可能です。
• 溝内作業対応 - 走行台車から溶接ユニットを取り外して狭所で作業可能。最大7 mの専用ケーブル／延長で溶接サイクルを遠隔操作できます（要問い合わせ）。
• 保守性 - 定期点検や清掃がしやすいメンテナンスコンパートメントに容易にアクセス可能です。
• 輸送の柔軟性 - コンパクトな寸法と適度な重量により簡易台車での輸送が可能です。

適用分野

• エネルギー
• 土木工事
• 水道
• ガス
• 鉱業
• 産業配管工事

適用材料

• HDPE
• PP

標準構成

• 油圧フライス
• 履帯
• 手動溶接操作パネル
• 本体フレーム
• 油圧ローラー
• 加熱板

付属品（例）

• 油圧ロッキングシステム
• バケットキット
• 荷役ウインチキット
• パイプインサート
• フランジネック用工具
• Inspector 2.0（データロギング）
• Roller Remedy 355-500
• 掘削内作業キット

仕様 / 技術データ

• 作業範囲：200 ÷ 500 mm；6” ÷ 20” IPS；6” ÷ 18” DIPS
• 搭載発電機：1123 cc - 17 kW
• 燃料：ディーゼル
• 手動溶接サイクル：あり（ISO 21307 High Pressure；ASTM F2620）
• トレーサビリティ / GPS・メモリ：Inspector 2.0で利用可能（要問い合わせ）
• 作動温度：180° ÷ 260° C（356° ÷ 500° F）
• 使用環境温度：-5 ÷ +40 °C（23 ÷ 104 °F）
• 耐圧：最大150 bar
• 燃料タンク：40 L（10.56 gal）
• 稼働時間：13時間
• 最大走行勾配：30%
• 寸法（W x D x H）：2286 x 1668 x 1930 mm
• 重量（標準構成）：1750 kg
