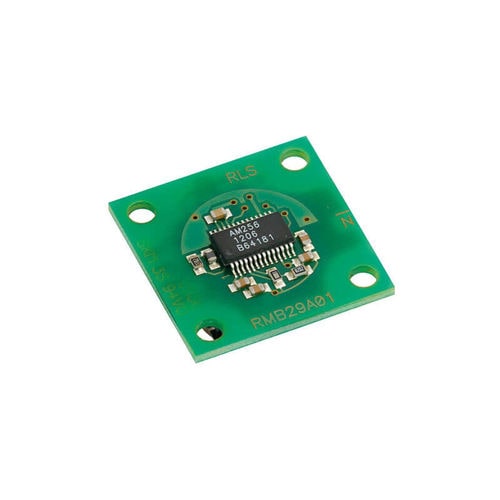

回転エンコーダーモジュール RMB29

RMB29 エンコーダモジュールは、OEM による量産品用です。サイズは 29mm×29mm で、コネクタが付属しているため簡単に取り付けられます。 本モジュールは、磁気アクチュエータと独立したセンサーボードから構成されます。センサーボードに実装されたカスタムエンコーダチップが磁気アクチュエータの回転を感知し、1 回転あたり 1 周期のサイン波/コサイン波信号を出力します。 使用例は、モータ制御や産業オートメーションなどです。 機能 29mm×29mm のモジュールサイズ 供給電源 5V 最高 60,000rev/min で動作可能 アナログサイン波/コサイン波出力 最高精度±0.5° メリット OEM 先での組込みを想定した低価格品 RoHS 規制準拠 製品データ システム 読取りタイプ ロータリ 出力 信号振幅: 1.1V±0.2V, 整流出力: U、V、W 精度 最高±0.5° 電気 供給電圧 Vdd=5V±5% 環境 温度 動作時: -40℃～+105 (コネクタにより制限)
