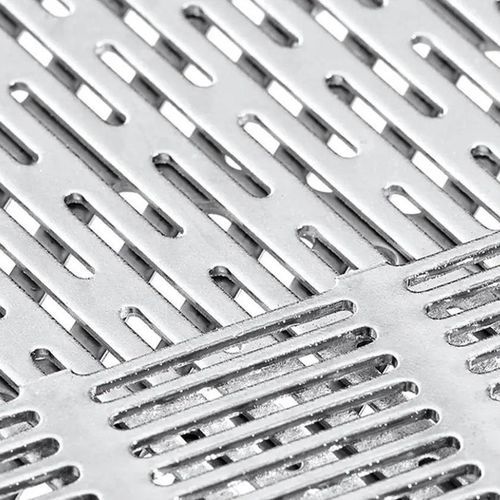

有孔シ－トメタル

装飾電気めっき亜鉛鋼板ステンレス鋼304

製品概要
スロット穴のパンチングメタルは高い材料流動性と効率的な選別を実現し、ろ過、選別、乾燥に適しています。スロット穴穿孔（長孔穿孔）は、丸端スロット（LR）または角端の長方形穴（LC）で供給され、精度、高いスループット、制御された選別を必要とする用途に適しています。

種類

• 丸端スロット（LR）：丸く仕上がった長方形スロット、丸端長孔としても呼ばれます。
• 角端長方形穴（LC）：角端スロット、長方形穴としても呼ばれます。

利用可能なパターン

• 段差配列（Z）：構造強度と材料流を向上させます。
• 直列配列（U）：空気流と分離を予測しやすくします。
• ヘリンボーン（杉綾）やチェスボード配置：特殊な篩い分け、選別、装飾用途に適します。

スロット穿孔の主な利点

• 材料流の向上：選別、ふるい分け、ろ過に適し、効率的な分離を実現します。
• 空気流と乾燥の最適化：加工用途での換気や湿度制御を促進します。
• 機能性と意匠性：産業用途および建築用途における性能とデザインの両立が可能です。

用途例

• ふるい分け・選別：穀物加工、種子洗浄、麦芽床の精密分離。
• ろ過・乾燥：食品加工、飼料工場、ペレット生産における空気流制御と効率的な乾燥。
• 産業用スクリーニング：リサイクル、バルクマテリアルの取り扱い、分離工程での分類。
• 換気・冷却：サーバーキャビネット、通気口、産業機械の最適な空気流と放熱。
• 建築用途：ファサード、サンスクリーン、装飾パネルによる視覚的効果と空気流の制御。

スロットの種類（詳細）

• 丸端（LR）— 丸端スロット（角が丸い長方形スロット）。
• 角端（LC）— 角端の長方形穴。

穴の配置

• Z = 段差ピッチ：開口部のバランスと構造安定性を確保し、柔軟性と強度を向上させます。
• U = 長方形ピッチ（直列）：格子状で均一なパターン、一定の構造強度と開口率。
• 45°斜め（LRD）：長方形ピッチの斜め配列で効率的な空気流と装飾的な外観。
• ヘリンボーン（LRDD）：45°の斜めヘリンボーン配列で視覚的に特徴あるパターンを形成しつつ空気流を制御します。
• 交差／チェスボード：長方形ピッチの交差配置によりチェスボード状のパターンを作り、構造的整合性と通気性を両立します。

穿孔領域の始端と終端

• 閉端パターン：特殊な金型で穿孔領域の始端と終端に均一で仕上がったエッジを作成します。可視部や装飾用途に適します（複雑で生産時間が長くなる場合があります）。
• 半閉端パターン：部分的に仕上げられたエッジで、見た目を改善しつつコストを抑えます。
• 開端パターン：ステップ状の穿孔プロセスにより端部に部分的または不規則な列が生じる標準オプション。端部が枠で覆われるか隠れる場合に効率的で経済的です。

材料

• 利用可能な材料：軟鋼、ステンレス鋼、亜鉛めっき鋼、アルミニウム、真鍮、その他の合金。

特性 / 技術仕様

• 穴の種類：LR（丸端スロット）およびLC（角端長方形スロット）。
• ピッチ構成：Z（段差）、U（長方形/直列）、45°斜めおよびヘリンボーン配列。
• エッジ仕上げオプション：閉端、半閉端、開端。
• 一般的な材料：軟鋼、ステンレス鋼、亜鉛めっき鋼、アルミニウム、真鍮、その他の合金。
• 代表的な用途：ろ過、ふるい/選別、乾燥、産業用スクリーニング、換気/冷却、建築パネル。
