金属製選別スクリーン R series

穴あき食品産業用

概要

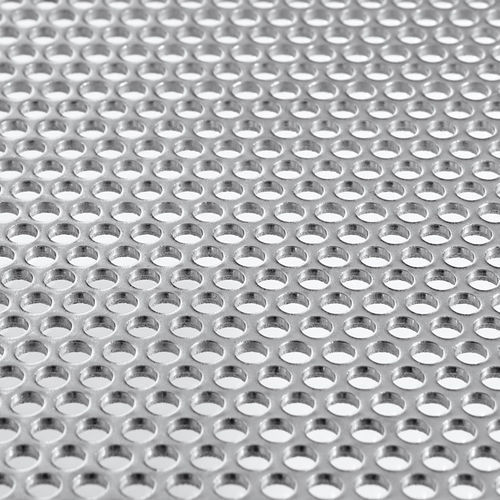

丸穴パンチングはハンマーミル用スクリーンで最も広く使われるパターンです。丸穴タイプのカスタムスクリーンは、粒径の均一性、安定した処理能力、長寿命を必要とする飼料、リサイクル、ペットフード、養殖などの用途に適しています。RMIG Solutions は、穴径 0.50 mm から 10 mm 超までの広範なパンチングスクリーンを、複数の厚さ・パターンで提供します。

利点

• 処理量の増加、廃棄の削減：開口率の最適化と賢い穴配置により、時間当たりの処理量を増やしエネルギー消費を低減します。
• 均一な粉砕結果：厳しい公差と精密なパンチングにより粒径が均一になり、工程の中断が減少します。
• スクリーン寿命の延長：穴径が板厚以下のスクリーンは耐摩耗性が高く、交換頻度が低くなります。
• スクリーン交換が迅速：組み付け済みのバリアントによりダウンタイムを最小化できます。

材質・厚さ・性能
スクリーンの厚さ、穴径、ピッチ、総開口率は最適な粉砕性能のためにバランスを取る必要があります。厚手のスクリーンは耐久性を向上させますが、穴が小さい場合には通過性に影響します。過酷な条件には完全焼入れ材（through-hardened steels）も用意されています。鋭利なエッジを持つ穴（通常はパンチング板の裏面）は摩耗した丸みのあるエッジよりも切れ味が良く、適切な向きでの設置は目詰まりを減らし処理能力を向上させます。最適化された穴配置と設置向きにより、約25% 程度の生産性向上が期待できます。

利点の要約（プロセス最適化）

• 処理量増加と低エネルギーのための開口率・配置の最適化。
• 均一な粒径と工程中断の削減を実現する精密なパンチング公差。
• 穴径と板厚の適合により長寿命を確保。
• 迅速なメンテナンスを可能にする組み付け済みバリアントや設計オプション。

例 — 製品表
Pattern | Hole size (R) mm | Hole dia (R) mm | Pitch (T) mm | Open area % | Thickness mm | Variant (special)
AQUA FEED | R0.5T1.09 | 0.50 | 1.09 | 19.0 | 0.50 |
AQUA FEED | R0.5T1.25 | 0.50 | 1.25 | 14.5 | 0.50 |
AQUA FEED | R0.75T1.5 | 0.75 | 1.50 | 22.7 | 0.75 | 1.00 mm thickness
AQUA FEED | RO.8T1.3 | 0.80 | 1.30 | 34.3 | 0.75 | 1.00 mm thickness
AQUA FEED | R0.8T1.5 | 0.80 | 1.50 | 25.8 | 0.75 | 1.00 mm thickness
AQUA FEED | R1T1.75 | 1.00 | 1.75 | 29.6 | 1.00 | 1.25 mm thickness
AQUA FEED | R1T2 | 1.00 | 2.00 | 22.7 | 1.00 | 1.25 / 1.50 mm thickness
AQUA FEED | R1.1T2 | 1.10 | 2.00 | 27.4 | 1.00 | 1.25 / 1.50 mm thickness
AQUA FEED | R1.2T2 | 1.20 | 2.00 | 32.7 | 1.00 |
AQUA FEED | R1.25T2 | 1.25 | 2.00 | 35.4 | 1.00 | 1.25 mm thickness
AQUA FEED | R1.25T2.4 | 1.25 | 2.40 | 24.6 | 1.00 | 1.25 / 1.50 mm thickness
AQUA FEED & PET FOOD | R1.3T2 | 1.30 | 2.00 | 38.3 | 1.00 |
PET FOOD | R1.5T2 | 1.50 | 2.00 | 51.0 | 1.00 |
PET FOOD | R1.5T2.5 | 1.50 | 2.50 | 32.6 | 1.50 |
AQUA FEED & PET FOOD | R1.5T3 | 1.50 | 3.00 | 22.7 | 1.50 | 2.00 mm thickness
PET FOOD | R1.6T2.4 | 1.60 | 2.40 | 40.3 | 1.50 |
PET FOOD | R1.75T3 | 1.75 | 3.00 | 30.9 | 1.50 | 2.00 mm thickness
PET FOOD | R2T3 | 2.00 | 3.00 | 40.3 | 2.00 | 2.50 mm thickness
PET FOOD | R2T3.5 | 2.00 | 3.50 | 29.6 | 2.00 | 2.50 mm thickness
R2.25T3.3 | 2.25 | 3.30 | 42.3 | 2.00 | 2.50 mm thickness
R2.25T4 | 2.25 | 4.00 | 28.7 | 2.00 |
R2.5T3.3 | 2.50 | 3.30 | 52.1 | 2.00 |
R2.5T3.5 | 2.50 | 3.50 | 46.3 | 2.50 |
R2.5T4 | 2.50 | 4.00 | 35.4 | 2.00 |
R2.75T4.5 | 2.75 | 4.50 | 33.9 | 2.00 |
R3T4 | 3.00 | 4.00 | 51.0 | 3.00 |
R3T4.5 | 3.00 | 4.50 | 40.3 | 3.00 |
R3T5 | 3.00 | 5.00 | 32.6 | 3.00 | 4.00 mm thickness
R3T5.6 | 3.00 | 5.60 | 26.0 | 3.00 |
R3.25T5.25 | 3.25 | 5.25 | 34.8 | 3.00 |
R3.5T4.5 | 3.50 | 4.50 | 55.0 | 3.00 |
R3.5T5.5 | 3.50 | 5.50 | 36.7 | 3.00 |
R4T5.25 | 4.00 | 5.25 | 52.7 | 3.00 |
R4T6 | 4.00 | 6.00 | 40.3 | 4.00 |
R5T8 | 5.00 | 8.00 | 35.4 | 5.00 |
R6T12 | 6.00 | 12.00 | 22.7 | 6.00 | incl. Weldox

仕様 / 技術仕様

• 穴径範囲：0.50 mm から 10 mm 超まで（表に多数の標準サイズを掲載）。
• パンチングパターン：丸穴、角穴、スロット、六角形、ブリッジスロットなど。
• 表に示した代表的な板厚：0.50 mm、0.75 mm、1.00 mm、1.25 mm、1.50 mm、2.00 mm、2.50 mm、3.00 mm、4.00 mm、5.00 mm、6.00 mm。
• 開口率：パターンとピッチにより変動（例表の値を参照）。
• 材質オプション：高負荷用途向けに完全焼入れ鋼などを用意。
• 性能に関する注記：厚手のスクリーンは寿命を延ばすが粒子の通過に影響する；裏面の鋭利なエッジは切断性と処理能力を向上させ；最適な穴配置と向きで生産性が ~25% 向上することがある。
• 交換時間短縮のための組み付け済みバリアントあり。
