アルミフレーム用固定具 GUS 454 series

建設現場用産業用亜鉛めっき

製品名

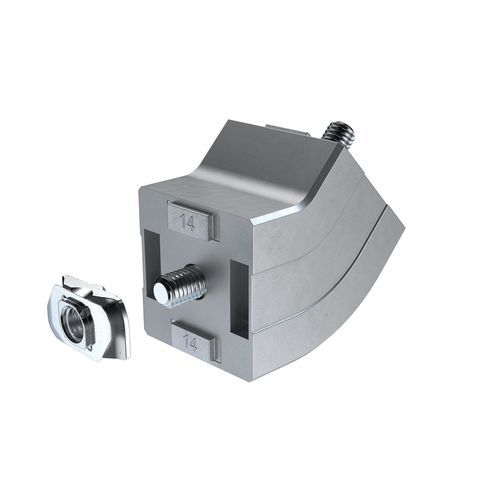

45°アングルファスナー (GUS 454_、バリエーション: GUS4540, GUS4541)

用途
45°の剛性補強用、例：

• 保護カバー
• フレーム構造

付属品（キット）

• 1 × ファスナー GUS4540
• 1 × ドロップインナット TIN4508
• 1 × キャップスクリュー ISO 4762 M8x25
• 1 × キャップスクリュー DIN 6912 M8x20
• 2 × ワッシャー ISO 7089 M8

技術データ
材質: ダイカスト亜鉛または亜鉛めっき鋼
締付トルク:

• IBS M08X025 = 26 Nm
• IBS M08x020NIKO = 20 Nm

寸法 / 図面
45°アングルファスナーの2D寸法図が利用可能です

部品表 / 識別子
部品表: GUS4541
IDNR: GUS4541

特長 / 仕様

• タイプ: 45°角コネクタ / ファスナー
• 用途: 45°の剛性補強（保護カバー、フレーム）
• 材質オプション: ダイカスト亜鉛または亜鉛めっき鋼
• 付属のねじに対する締付トルク値が指定されています（技術データ参照）
• キットの構成: ファスナー、ドロップインナット、ねじ、ワッシャー
• 個別品（GUS4540）およびキット（GUS4541）で提供されます
