輸送用コンベヤー システム

真空配送センター用ストレート

概要

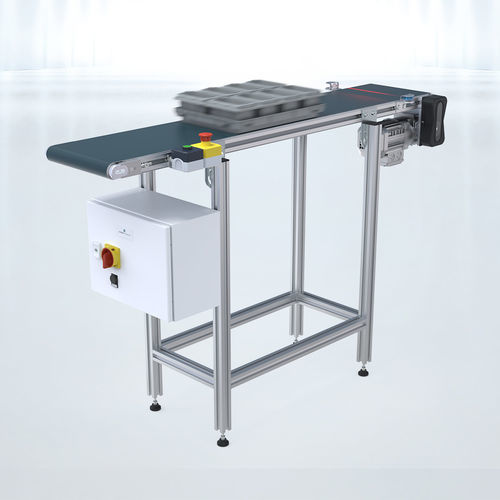

ベルト、タイミングベルト、モジュラーベルト搬送機を含む納入据付済み（交鍵）コンベアシステム。制御システムおよび制御盤を組み合わせて供給し、即時のプラグアンドプレイ稼働を行える構成です。部品・トレイ搬送、Cobotや自動化セルとの連携を想定し、スタート/ストップ、インデクシング、蓄積運転に対応します。

コンベア種類

• ベルトコンベア — 寸法、ベルト材質、駆動構成（ベルト駆動の頭部、ダイレクト頭部駆動、センタ駆動）をカスタマイズ可能。
• モジュラーベルトコンベア — 直線、曲線、傾斜を組み合わせたレイアウトに対応。高荷重や蓄積運転に適合。
• タイミングベルトコンベア — インデクシングや位置決めに求められる高精度・高繰返し性を実現。

制御と動作モード

• プラグアンドプレイ供給：設定済みの制御盤と制御ロジックを含む納入で、迅速な設置と立ち上げが可能。
• スタート/ストップ運転：セレクタ、手動スタートボタン、スタートセンサ（光電センサ）または外部顧客信号による制御。
• インデクシング運転：下流工程向けの製品インデクシングと位置決めを制御。
• 停止/起動ロジックのバリエーション：停止センサ（出口光電センサの遮断）、起動センサ（出口光電センサが非遮断）、タイマ起動（ベルトの走行時間管理）、顧客信号による起動/停止など。
• 非常停止統合および安全インターフェースをオプションで提供。

適用例

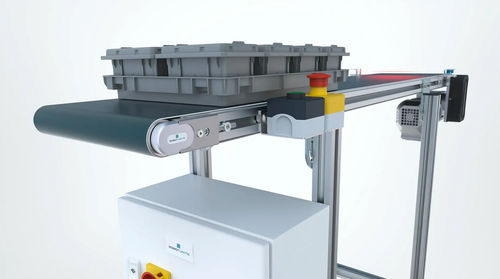

• 典型例：モジュラーベルトに小物トレイを手作業で載せ、スタートセンサで検出→Cobotや処理ステーションへ搬送。制御盤のロジックモジュールが走行、インデクシング、外部インターフェース（ロボット/Cobot信号、顧客I/O）を管理。

構成部品とオプション

• 制御盤（ロジックモジュール含む）：納入時に含まれる。
• 駆動オプション：頭部ベルト駆動、頭部ダイレクト駆動、センタ駆動、カスタム配置。
• センサオプション：光電センサ/光障害、近接センサ、スタート/ストップボタン、セレクタ、顧客信号インターフェース。
• 機械オプション：直線、曲線、傾斜セクション、90°転換ユニット、分岐器、支柱および下部構造。
• 付属品：速度制御器、24V電源、エンコーダ、接続ハブ、各種コンベア用アクセサリ。

技術仕様

• 納入範囲：仕様に基づくコンベア本体、調整済みの制御システムおよび制御盤（プラグアンドプレイ対応）。
• 動作モード：連続、スタート/ストップ、定時運転、インデクシング（位置決め）、蓄積。
• 対応センサ：光電センサ、近接センサ、手動スタートボタン、セレクタ、外部顧客信号。
• 機械的モジュール性：直線・曲線・傾斜の組合せ、モジュラーベルトは高荷重・蓄積に対応。
• 駆動構成：複数の駆動位置、タイミングベルトオプションによる高精度インデクシング。
• 統合性：ピックアンドプレースや処理ワークフロー向けにCobotステーション等とのインターフェースを考慮した設計。
• 適合性：該当する適合表示（例：CE等）を備えた部品で構成。
