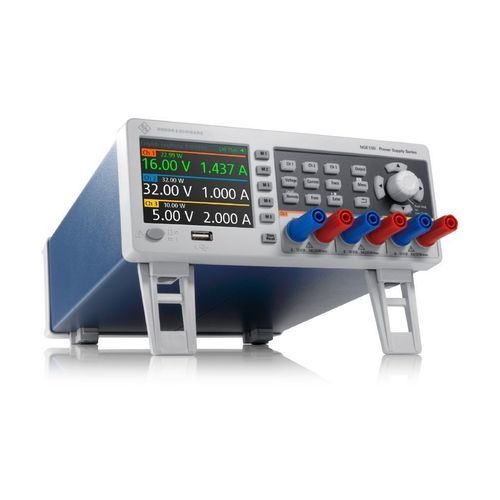

卓上電源 R&S®NGE100B

DC制御定電流

概要
R&S®NGE100B 直流電源シリーズは、低リップル出力と実用的な機能を備えた直流電源です。2チャネル（R&S®NGE102B）または3チャネル（R&S®NGE103B）の構成があり、独立制御が可能です。用途例：研究開発、教育、製造試験、保守・修理。オンライン製品コンフィギュレータで迅速に選定できます。

主な特長

• R&S®NGE102B：2つの独立チャネル／R&S®NGE103B：3つの独立チャネル
• 最大総出力：66 W（NGE102B）／100 W（NGE103B）
• チャネルごとの出力電圧：0 V〜32 V
• チャネルごとの最大出力電流：最大 3 A
• 標準：USB（VCP/TMC）；オプション：LAN（LXI）、無線LAN、デジタル I/O（4 ビット）

機能と利点
チャネルのガルバニック絶縁
各チャネルは他のチャネルから電気的に分離され、シャーシアースに接続されていないため、直列接続や双極性出力など、複雑な DUT 構成でもアース問題を回避できます。

並列・直列動作
チャネルは等価で、直列接続により高電圧を得る（R&S®NGE103B で最大 96 V、R&S®NGE102B で最大 64 V）ことや、並列接続により高電流を得る（2チャネルで最大 6 A、3チャネルで最大 9 A）ことができます。

保護機能
チャネルごとに上限設定可能：最大電流（電子ヒューズ／OCP）、最大電圧（OVP）、最大電力（OPP）、温度保護（OTP）。上限到達時は該当出力が遮断され、メッセージを表示します。オプションの FuseLink 機能によりチャネル間での過電流保護連動が可能です。

色分け表示による動作状態
3.5" QVGA（320 × 240）ディスプレイが動作状態を色で表示します：定電圧＝緑、定電流＝赤、非アクティブ＝白、調整中のチャネルは青背景で表示。

接続性

• 前面端子：4 mm 安全バインディングポスト
• USB：仮想 COM ポートおよび TMC クラス（標準）
• オプション LAN（LXI）：統合ウェブサーバー（R&S®NGE-K101）
• オプション 無線LAN（R&S®NGE-K102）
• 後面デジタルトリガー I/O（4 ビット）（R&S®NGE-K103）

その他のハイライト
EasyArb 任意波形機能；電圧・電流・電力・エネルギーの測定機能；状態と設定が明確に分かる表示と操作設計。

提供モデル

• R&S®NGE102B — 出力チャネル：2 — 総出力最大 66 W — チャネルあたり 0 V〜32 V — チャネルあたり 0 A〜3 A — 価格例 1.010 EUR から
• R&S®NGE103B — 出力チャネル：3 — 総出力最大 100 W — チャネルあたり 0 V〜32 V — チャネルあたり 0 A〜3 A — 価格例 1.190 EUR から

仕様 / 技術データ

• 出力チャネル数：2 または 3
• 総出力：最大 66 W（NGE102B）／100 W（NGE103B）
• チャネルあたりの最大出力：33.6 W
• チャネルあたり出力電圧：0 V〜32 V
• チャネルあたり最大出力電流：3 A
• 電圧リップルおよびノイズ（20 Hz〜20 MHz）：typ. < 1.5 mV RMS；< 20 mV pp（測定値）
• 電流リップルおよびノイズ（20 Hz〜20 MHz）：< 2 mA RMS（測定値）
• 負荷回復時間（10%→90% ±20 mV内）：< 200 µs（測定値）
• プログラム/リードバック分解能 — 電圧：10 mV；電流：1 mA
• リードバック精度 電圧：< 0.1 % + 20 mV；電流：< 0.1 % + 5 mA
• 測定機能：電圧、電流、電力、エネルギー
• 保護機能：OVP、OCP、OPP、OTP；FuseLink サポート
• 任意波形機能：EasyArb
• ディスプレイ：3.5" QVGA（320 × 240）
• リモートインターフェース（標準）：USB；オプション：LAN（LXI）
• 寸法（W × H × D）：222 mm × 97 mm × 310 mm
• 重量：約 4.9 kg / 5.0 kg（モデルにより異なる）
• ラック設置：R&S®HZC95 オプション
