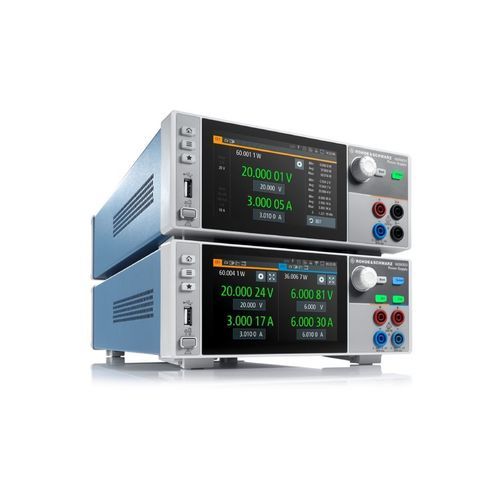

卓上電源 R&S®NGM200

DC制御定電流

概要
R&S®NGM200 は、ベンチや試験用途向けのコンパクトで高精度な直流電源です。2象限動作によりソース／シンクの両モードで動作し、短い負荷回復時間と高精度な回読によりバッテリ試験、消費電力測定、ノイズに敏感な回路への供給に適します。

主なポイント

• システム最大出力：最大 120 W（モデル依存）
• チャネル当たり出力電圧：0 V〜20 V
• チャネル当たり最大電流：≦6 V 時 最大 6 A、＞6 V 時 最大 3 A
• 高速データロギング：最大 500 kサンプル／秒（FastLog）
• コンパクト寸法、5" TFT タッチ表示、USB/LAN リモート制御

用途

• バッテリ試験およびバッテリ挙動のシミュレーション
• 電圧降下や負荷過渡のシミュレーション
• 消費電力・待機電流の評価
• ノイズに敏感な回路や DUT の給電

機能と利点

• バッテリーシミュレーション – オプション R&S®NGM‑K106 により、充電状態に応じた容量、開放電圧（Voc）、等価直列抵抗（ESR）をモデル化し、実機に近い挙動で DUT を駆動できます。
• 高速取得（FastLog） – 電圧/電流を最大 500 kサンプル／秒（2 µs 分解能）で取得。外部 USB に保存または USB/LAN 経由で転送可能。2チャネル機は並列取得対応。
• デジタル電圧計（DVM） – オプション R&S®NGM‑K104 により内部 DVM ポートを有効化し、回路の任意ポイント測定が可能で外部 DMM の必要性を低減します。
• 6½ 桁相当の回読 – 電圧・電流・電力の高分解能回読（レンジにより µV / nA レベルまで）を実現します。
• 高速負荷応答 – 10%→90% の負荷変動（設定電圧 ±20 mV）で < 30 µs の回復時間を達成し、過渡での電圧降下や過渡発振を抑制します。
• 低リップル／低ノイズ – 残留リップル < 500 µV RMS、ピークツーピーク < 2 mV（20 Hz–20 MHz、実測）により感度の高い回路へ安定した電源を供給します。
• 2象限動作 – ソース／シンクの双方向動作でバッテリや負荷のシミュレーションが可能。外部電圧が設定値を超えると自動で吸収（sink）モードに移行し、負の電流を表示します。
• 保護・ユーティリティ機能 – OVP/OCP/OPP/OTP、FuseLink、センス、出力シーケンス、トリガ I/O、QuickArb、Standard／FastLog データロギング等をサポート。

利用可能モデル（概要）

• R&S®NGM201 — 1 出力チャネル、最大出力 60 W、0–20 V、チャネル当たり電流：≦6 V：0–6 A；＞6 V：0–3 A。
• R&S®NGM202 — 2 出力チャネル、システム最大出力 120 W、各チャネル 0–20 V、同等の電流制限、並列取得対応。

技術仕様

• 出力チャネル数：1 / 2
• 全出力パワー：最大 60 W / 120 W
• チャネル当たり最大出力：60 W
• チャネル当たり出力電圧：0 V～20 V
• チャネル当たり最大出力電流：≦6 V：6 A；＞6 V：3 A
• 電圧リップル・ノイズ（20 Hz–20 MHz）：< 500 µV RMS；< 2 mV p‑p（実測）
• 電流リップル・ノイズ（20 Hz–20 MHz）：< 1 mA RMS（実測）
• 負荷回復時間（10%→90%、設定電圧±20 mV）：< 30 µs
• プログラミング分解能：電圧 1 mV；電流 0.1 mA
• リードバック分解能：電圧（20 V：20 µV；5 V：5 µV）、電流（10 A：20 µA；1 A：2 µA；100 mA：200 nA；10 mA：20 nA）
• リードバック精度：レンジ依存（例：電圧 <0.02% + オフセット；電流 <0.05% + オフセット）
• 表示：5" TFT WVGA タッチ；リア接続：チャネル当たり 4 線のコネクタブロック
• リモートインタフェース：USB、LAN（オプション：WLAN、GPIB）
• 外形寸法（W×H×D）：222 × 97 × 436 mm；質量：約 7.2–7.4 kg
