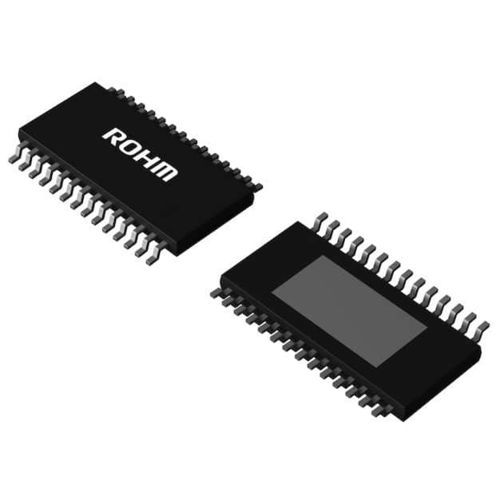

Hブリッジエンジンコマンド BD62210AEFV

DCエンジン用

BD62210AEFVは、DCブラシ付きモータを2個あるいはバイポーラステッピングモータを1個駆動できるHブリッジ2回路入りモータドライバです。ダイレクトPWM駆動もしくは定電流PWM制御により、高効率駆動が可能です。各種保護回路も内蔵し、各種保護回路動作を知らせるWired-Or対応の異常検出信号も出力可能で、セットの高信頼性化に貢献します。 特長: •電源1系統駆動（定格36V) •出力電流定格（ピーク）l.OA (1.5A) •低0N抵抗DMOS出力 •正転、逆転、ブレーキ、停止機能 •パワーセーブ機能 •外部PWM制御 •定電流PWM制御（カレン卜リミット機能） •スパイクノイズブランキング機能内蔵（外付けノイズフイルタ不要) •DCブラシ付きモータ2個駆動可能 •バイポーラステッピングモータ1個駆動可能 •FULL STEP, HALFSTEP対応（ステッピングモータ駆動時） •外付けDACによるuSTEP駆動対応（ステッピングモータ駆動時） •ロジック入力プルダウン抵抗内蔵 •貫通電流防止回路 •異常検出信号出力機能（Wired-OR対応）
